Comunello sada pantů pro brány k navařování na sloupek 40×40 mm – levá, pro stoupající svahy
produkt nedostupný
přidat do seznamu přání
0
Popis
Comunello sada závěsů branky ke svařování na sloupek 40×40 mm – levá, pro stoupající svahy

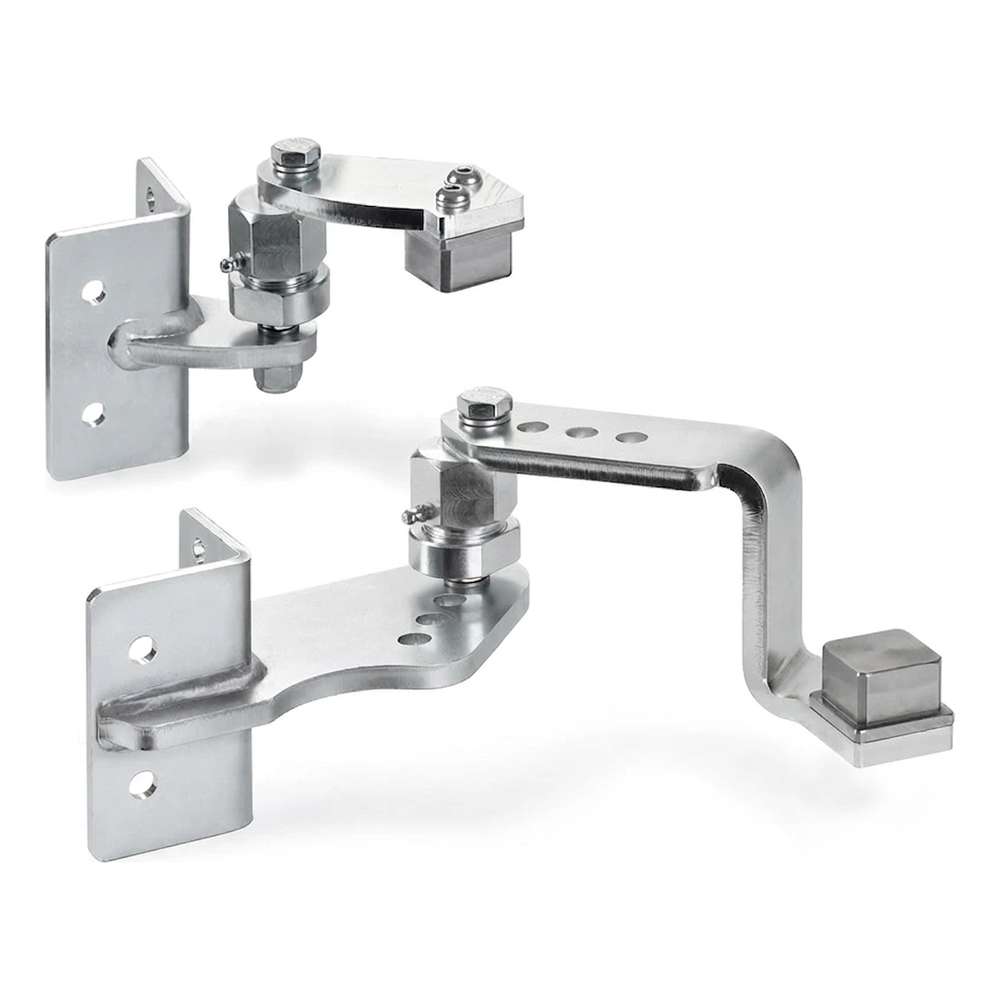

Comunello – sada levých závěsů ke svařování určená pro montáž křídlových bran na terénu se stoupajícími svahy. Komplet se skládá ze dvou závěsů (horního a dolního) přizpůsobených pro sloupky 40×40 mm, jak ocelové, tak betonové. Díky spojení nosníku křídla s kloubem pomocí excentrického šroubu může instalatér precizně nastavit polohu křídla – nastavit ho do vodorovné polohy a vyrovnat vůči sloupku i při nakloněném podloží.
Klíčové výhody pro instalatéra
- Nastavitelný sklon křídla – excentrický šroub umožňuje kompenzovat nerovnosti terénu a precizně nastavit branu
- Maximální úhel zdvihání křídla: 10° (~20%) – ideální pro vozidla stoupající a klesající
- Klouby vybavené maznicemi – snadné mazání bez nutnosti demontáže závěsu
- Nosníky se 4 montážními otvory – spolehlivé a stabilní uchycení ke sloupku
- Montáž na sloupky ocelové i betonové – univerzální použití
Technické parametry
- Verze: levá
- Značka: Comunello
- Materiál: ocel galvanizovaná elektrolyticky
- Určení: sloupek 40×40 mm
- Maximální délka křídla: 3 m
- Maximální hmotnost křídla: 120 kg
- Maximální úhel zdvihání: 10° (~20%)
- Délka sady (L): 220 mm
- Hmotnost sady: 5 kg
- EAN: 8028390517481

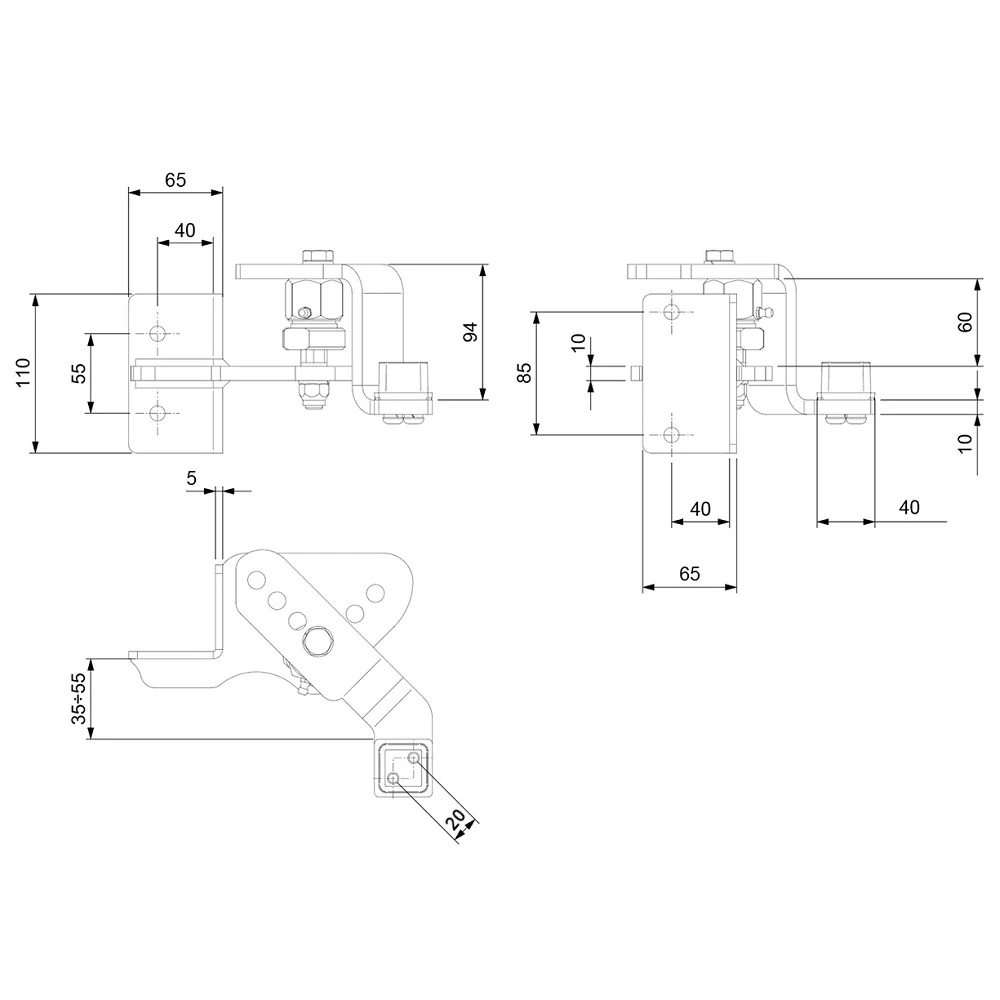

Rozměry závěsů (z technického výkresu)
- Šířka montážního plechu: 65 mm
- Rozteč os montážních otvorů (vodorovně): 40 mm
- Výška montážního plechu (horní závěs): 110 mm
- Rozteč montážních otvorů svisle (horní závěs): 55 mm
- Výška pohyblivého prvku (horní závěs): 94 mm
- Rozteč montážních otvorů svisle (dolní závěs): 85 mm
- Svislá vzdálenost mezi rameny (dolní závěs): 60 mm
- Šířka prvku pro uchycení k bráně: 40 mm
- Tloušťka montážního plechu: 5 mm
- Nastavitelná vzdálenost osy otáčení od stěny: 35–55 mm
- Posunutí osy čepu: 20 mm
Sada je určena pro montáž svařováním – nosníky se upevňují přímo ke sloupku a kloub k rameni křídla brány. Excentrické nastavení umožňuje korekci nastavení křídla po montáži, což významně zkracuje čas instalace a eliminuje nutnost demontáže v případě drobných úprav. Maznice zabudované v kloubech zajišťují bezúdržbový provoz – stačí periodické mazání bez sundávání závěsů.
Technické údaje
| Materiál | Ocel |
