Comunello Albatros Piccolo – systém pantů pro skládací bránu do 4 m / 100 kg
produkt nedostupný
přidat do seznamu přání
0
Popis
Comunello Albatros Piccolo – systém pantů pro skládací bránu do 4 m / 100 kg
Comunello Albatros Piccolo je kompletní, inovativní systém pantů navržený speciálně pro skládací (lomené) brány. Díky plně visícímu mechanismu se brána otvírá bez vodicí koleje, což eliminuje překážky na podlaze a výrazně usnadňuje montáž. Systém zaručuje plynulé skládání a rozkládání křídel brány i v silně omezeném prostoru — ideální řešení pro pozemky s úzkou příjezdovou cestou nebo nedostatkem místa pro úplné otevření křídlové brány.
Složení sady
Systém Albatros Piccolo se skládá ze tří precizně sladěných prvků, které společně vytvářejí spolehlivý mechanismus skládací brány:

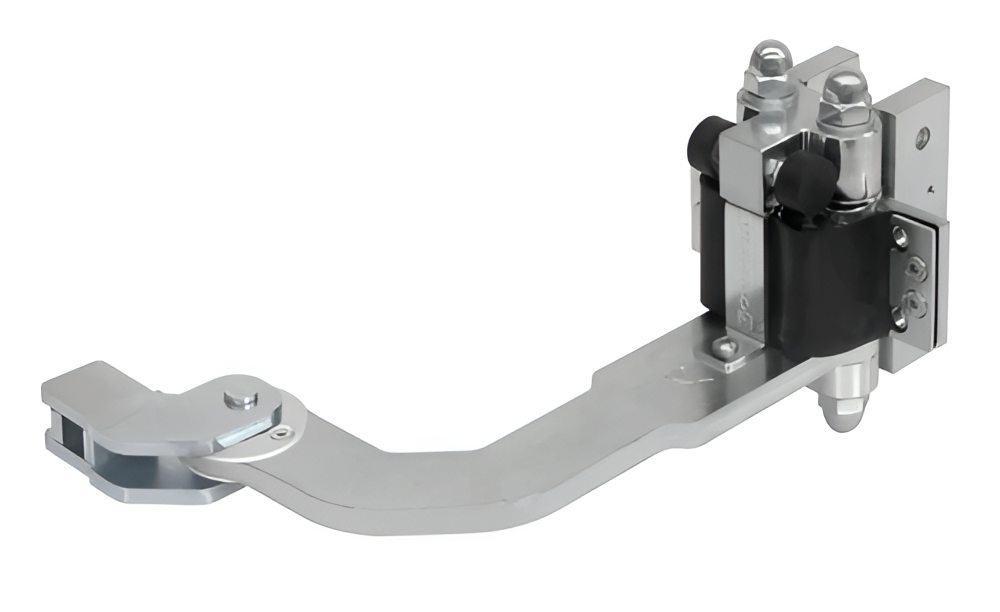

- Dolní pant s převodovkou a ramenem — montovaný v dolní části křídla brány, odpovědný za pohon skládání; oboustranně skládací transmisní rameno se spojuje se spodem prvního křídla

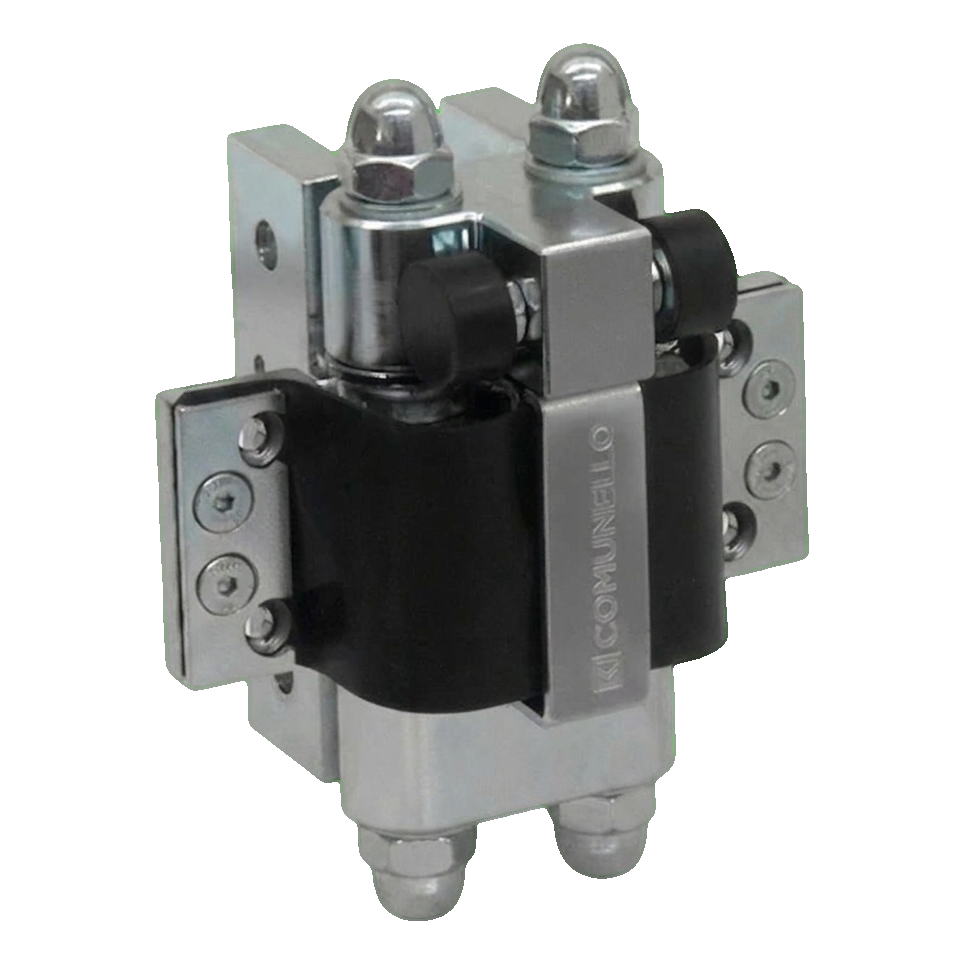

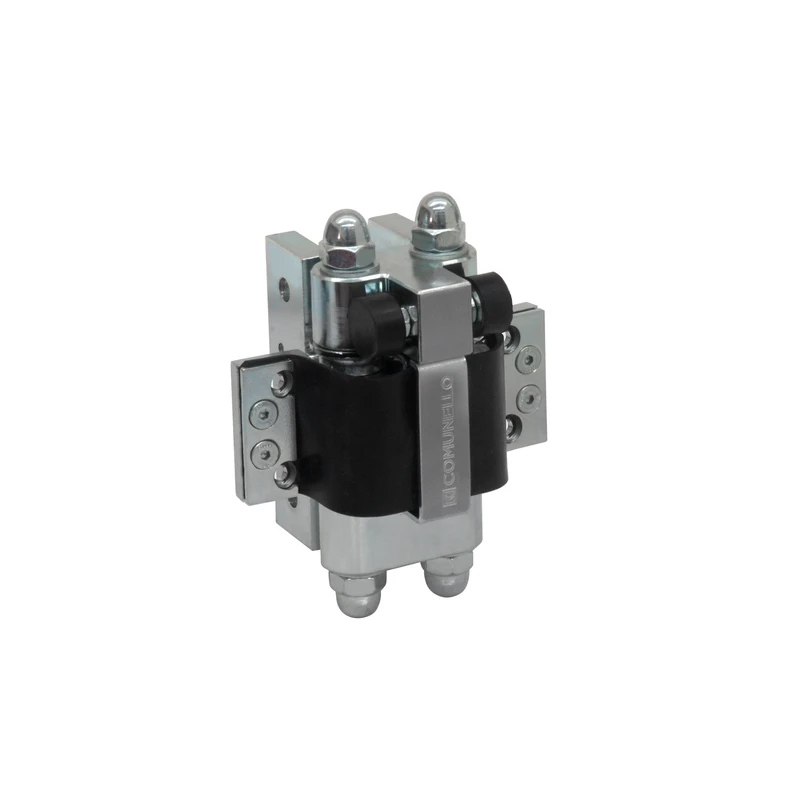

- Horní pant s převodovkou — montovaný v horní části brány u sloupku, synchronizuje pohyb obou křídel

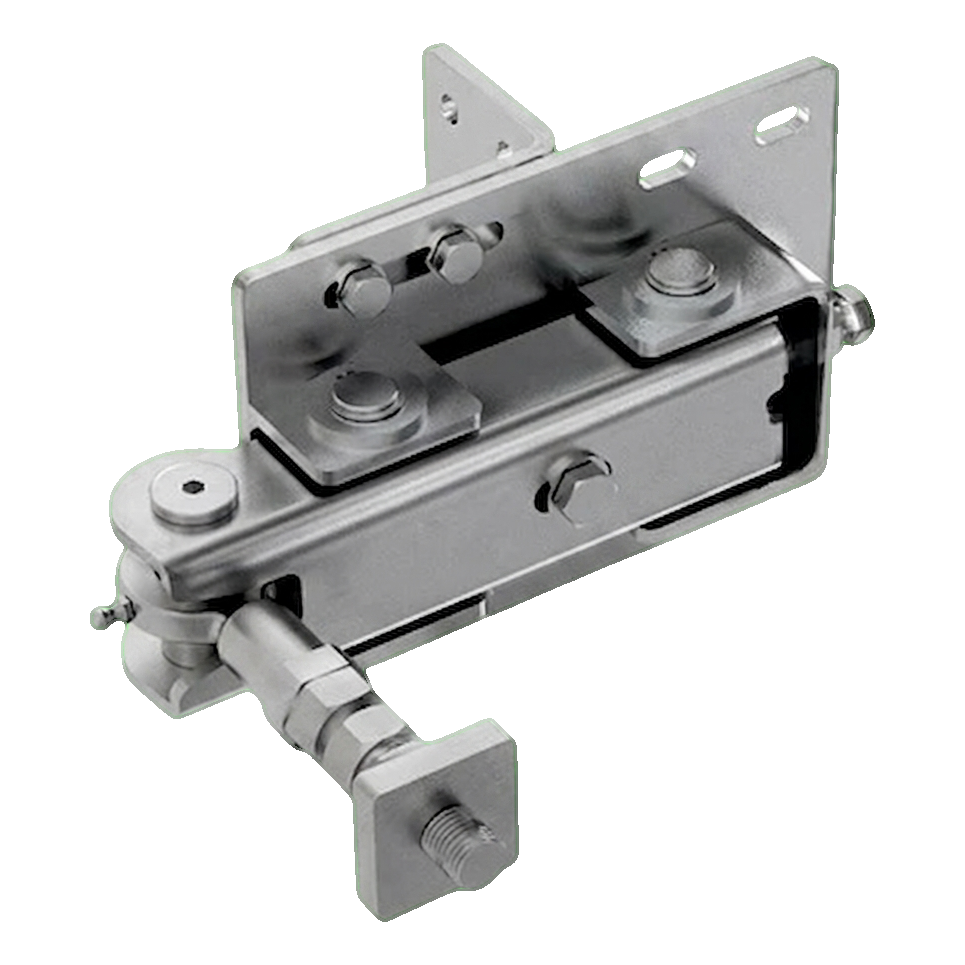

- Nastavitelná konzola — upevněná ke sloupu, umožňuje precizní seřízení celého systému po montáži
Princip fungování a montáž

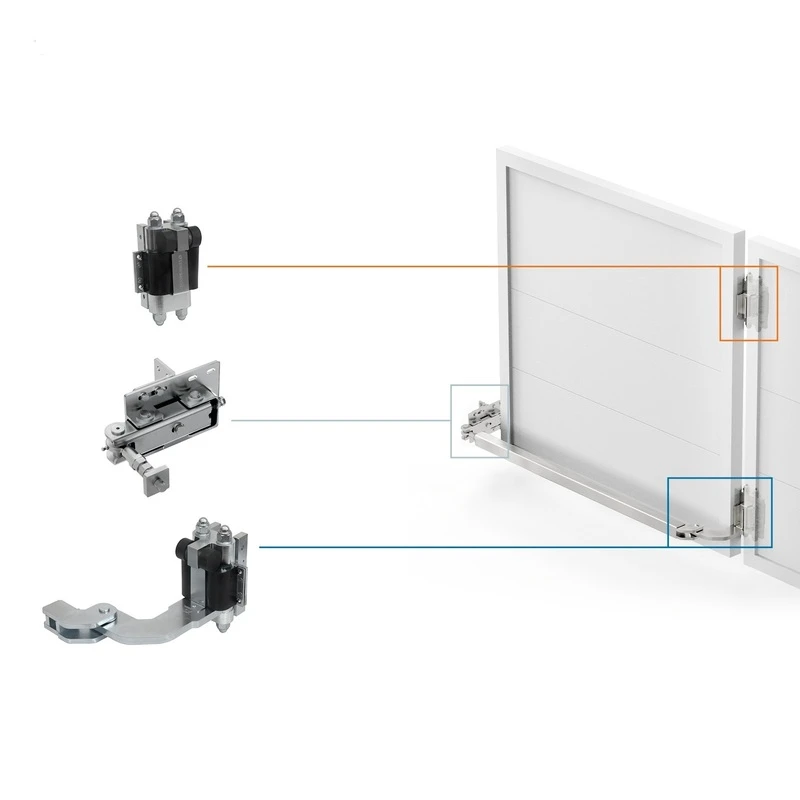

Systém je zcela bezskinový — brána se otevírá svisle bez jakýchkoliv vodidel na podlaze. Oboustranně skládací pohonné rameno se montuje na spodek prvního křídla a spojuje s dolním pantem. Po namontování nastavitelné konzoly na sloup získává instalatér možnost precizní korekce nastavení brány. Obrázek vedle ukazuje rozmístění jednotlivých prvků systému na bráně — horní pant u vrcholu sloupu, nastavitelnou konzolu uprostřed a dolní pant s ramenem dole.
Maximální otevření v minimálním prostoru

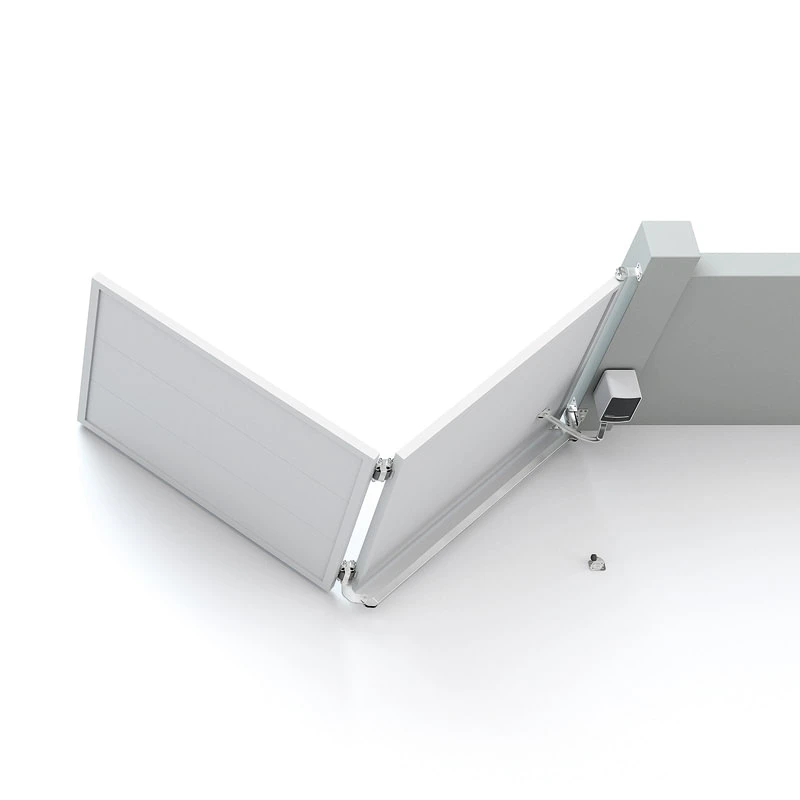

Díky skládacímu mechanismu se křídla brány ohýbají k sobě a zabírají minimální prostor jak při otvírání, tak při zavírání. Jedna sada obsluhuje bránu o celkové délce křídel do 4 metrů a hmotnosti do 100 kg. Při použití dvou sad Albatros Piccolo je možné obsluhovat dvoukřídlou bránu o celkové délce do 8 metrů.
Klíčové výhody systému
- Bezskinový mechanismus — žádné vodidla na podlaze, nulové překážky
- Visící systém — křídla brány se skládají volně ve vzduchu
- Snadné seřízení — nastavitelná konzola umožňuje precizní přizpůsobení po montáži
- Minimální prostor — ideální řešení pro úzké příjezdové cesty a omezené průjezdy
- Vysoce kvalitní materiály — díly odolné vůči opotřebení a dlouholeté provozu
- Italská výroba — Comunello, Made in Italy
Kompatibilita s pohony
Systém Albatros Piccolo spolupracuje s pohony pro křídlové brány značky Comunello. Pro komplexní instalaci jsou k dispozici také doplňkové příslušenství: systém šablon otvorů se šrouby a maticemi a spojovací profil transmisního ramene s pantem u sloupu, které výrazně urychlují proces montáže.
Technické parametry sady
- Výrobce: Comunello
- Série: Albatros Piccolo (P)
- Maximální délka brány (1 sada): 4 m
- Maximální délka brány (2 sady): 8 m
- Maximální hmotnost křídel: 100 kg
- Hmotnost sady: 10,5 kg
- Typ systému: bezskinový, visící
- Země výroby: Itálie

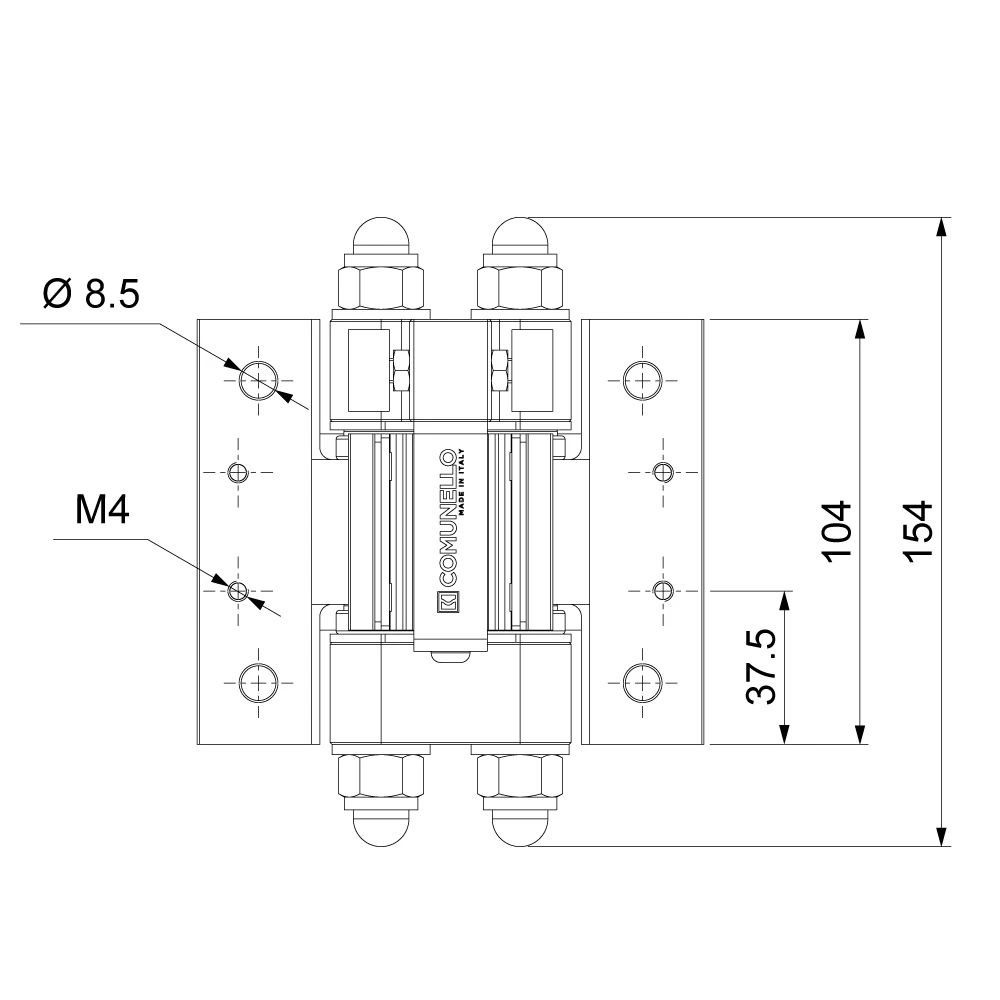

Rozměry horního pantu (technický výkres)
- Celková výška: 154 mm
- Výška montážní desky: 104 mm
- Vzdálenost osy otvoru od dolní hrany: 37,5 mm
- Průměr montážních otvorů: Ø 8,5 mm
- Závit šroubů: M4

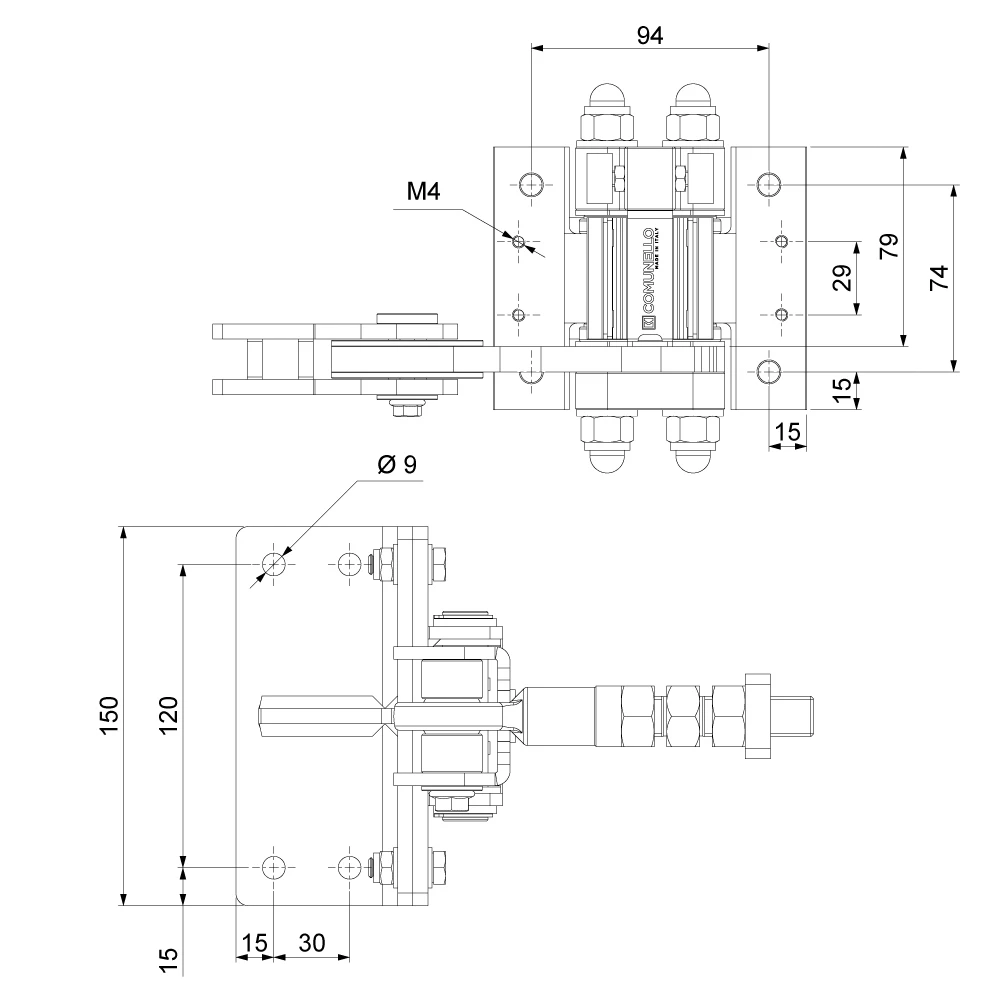

Rozměry nastavitelné konzoly
- Šířka montážní desky (malá): 94 mm
- Výška montážní desky (malá): 79 mm
- Rozteč montážních otvorů svisle: 74 mm
- Průměr otvorů: Ø 9 mm
- Závit: M4
- Šířka montážní desky (velká): 150 mm
- Rozteč montážních otvorů na velké desce: 120 mm

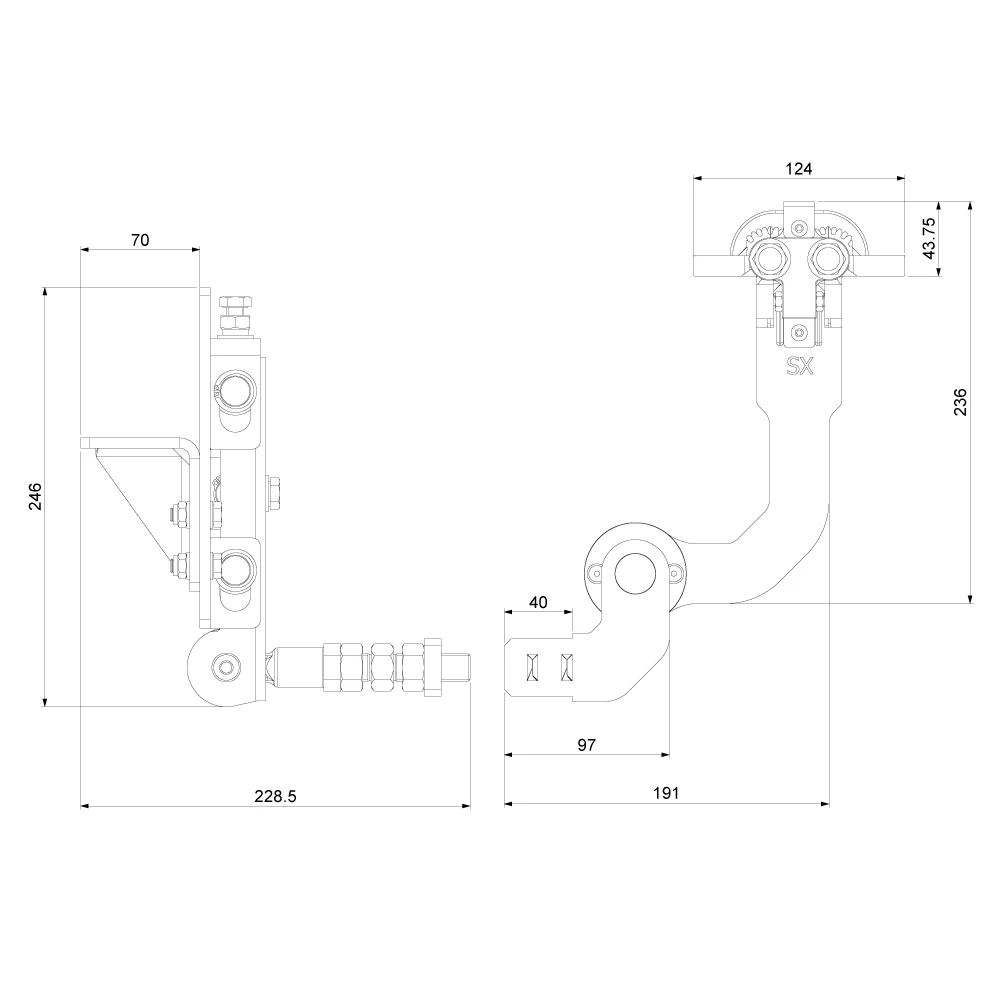

Rozměry dolního pantu s ramenem
- Celková výška konzoly: 246 mm
- Hloubka konzoly: 70 mm
- Délka s čepem: 228,5 mm
- Šířka montážní desky: 124 mm
- Dosah ramene k ose otáčení: 236 mm
- Celková šířka sestavy: 191 mm
- Šířka ramene: 97 mm
- Šířka koncovky ramene: 40 mm
- Vzdálenost osy pantu od základny: 43,75 mm
- Verze: SX (levá)
Galerie komponentů sady
Technické údaje
| Materiál | Ocel |
