Zemnicí podložka PV kruhová s výřezem Ø44 mm – nerezová ocel A2
produkt nedostupný
přidat do seznamu přání
5
Popis

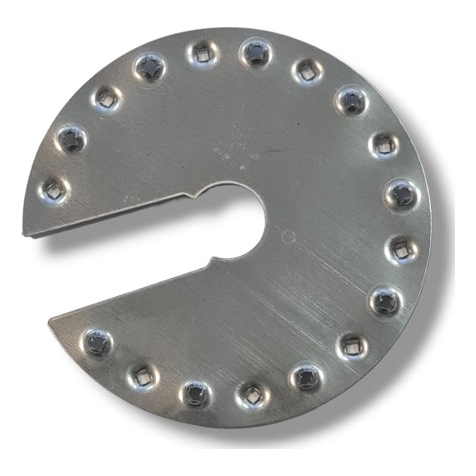

Zemnicí podložka PV kruhová s výřezem Ø44 mm – nerezová ocel A2
Zemnicí podložka varianta IV je kruhový montážní prvek s výřezem, určený k vyrovnání potenciálů ve fotovoltaických instalacích. Zajišťuje galvanickou kontinuitu spojení mezi rámy PV modulů, nosnou konstrukcí a zemnicím vodičem. Je vyrobena z nerezové oceli A2 (1.4301 / jakost 304), což zaručuje vysokou odolnost proti korozi a dlouholetý, bezporuchový provoz v jakýchkoliv povětrnostních podmínkách.
Princip fungování
Podložka je vybavena ostrými výstupky rozmístěnými po obvodu na obou stranách, jejichž úkolem je proniknout tenkou vrstvou eloxovaného hliníku pokrývající rámy fotovoltaických modulů. Eloxovaná vrstva je izolátor a nevede elektrický náboj — výstupky se dostanou přímo k vrstvě hliníku pod ní, čímž zajišťují pevné a trvanlivé elektrické spojení.

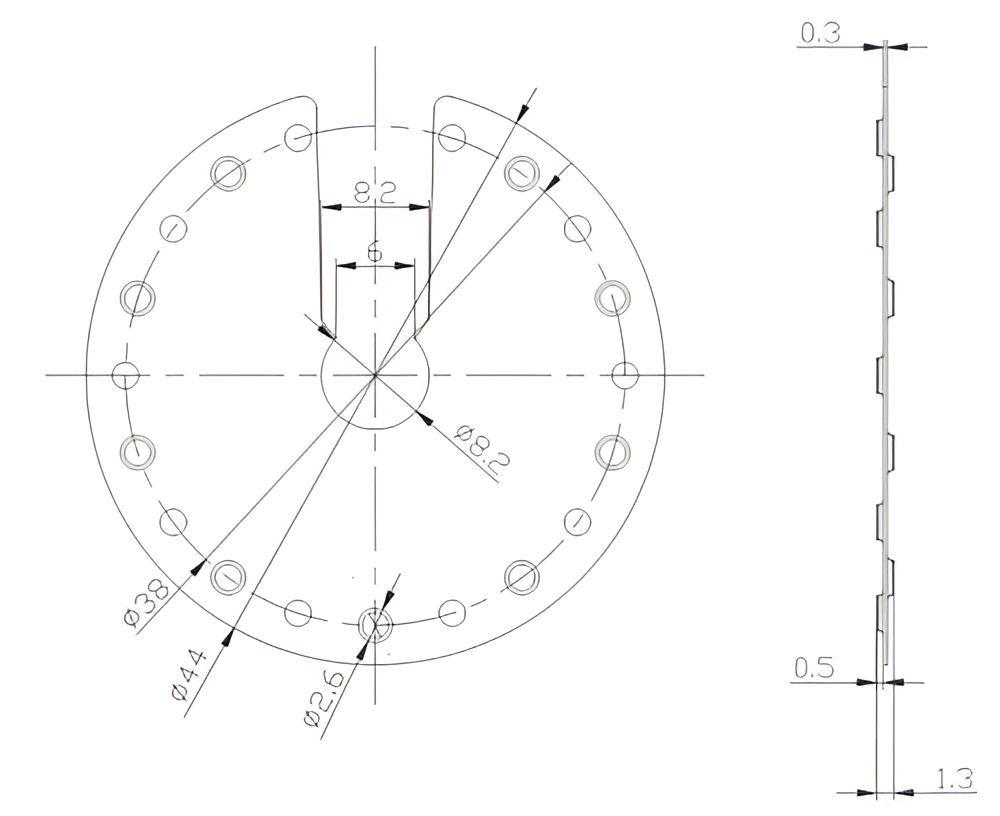

Rozměry a technické parametry
- Materiál: nerezová ocel A2 – 1.4301 (jakost 304)
- Typ: kruhová s výřezem (varianta IV)
- Vnější průměr: Ø44 mm
- Roztečný průměr výstupků: Ø38 mm
- Průměr středového otvoru: Ø8,2 mm
- Průměr jednotlivého výstupku: Ø2,6 mm
- Šířka výřezu (vnější): 8,2 mm
- Šířka výřezu (vnitřní): 6 mm
- Tloušťka plechu: 0,3 mm
- Celková tloušťka (s výstupky): 1,3 mm
- Hmotnost: 0,002 kg
Vlastnosti oceli A2 – 1.4301 (jakost 304)
- Austenitická nerezová ocel (nemagnetická), pružná a odolná vůči napětí
- Výjimečně vysoká odolnost proti korozi díky přídavku niklu do slitiny
- Vhodná do všech povětrnostních podmínek
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Materiál | Nerezová ocel A2 – 1.4301 (jakost 304) |
| Typ | Kruhová s výřezem |
| Vnější průměr | Ø44 mm |
| Průměr otvoru | Ø8,2 mm |
| Tloušťka plechu | 0,3 mm |
| Celková tloušťka | 1,3 mm |
| Hmotnost | 0,002 kg |
