Synerga Balus 1 – montážní sada FV na balkonové zábradlí
Synerga Balus 1 je kompletní montážní sada umožňující upevnění fotovoltaických panelů na balkonové, terasové nebo jiné zábradlí. Díky použití nerezové oceli H17 a hliníku 6060 je konstrukce lehká, odolná a odolná vůči povětrnostním vlivům. Sada je určena pro FV moduly o maximální výšce 1052 mm a zajišťuje úhel sklonu panelu 10°.
Moderní, minimalistický vzhled úchytu zajišťuje, že namontovaný panel harmonicky zapadá do fasády budovy. Ideální řešení pro bytovou výstavbu a všude tam, kde není možné namontovat FV instalaci na střechu nebo na zem.
Technické parametry
- Maximální velikost FV panelů: 1052 mm
- Úhel sklonu panelu: 10°
- Materiál úchytů: nerezová ocel 1.4016/H17, tloušťka 5 mm
- Materiál úhelníků 65×65: nerezová ocel 1.4016/H17
- Materiál spojek a profilů: hliník 6060
- Montážní profily: 40×40×1040 mm
- Těsnění: EPDM 80 cm

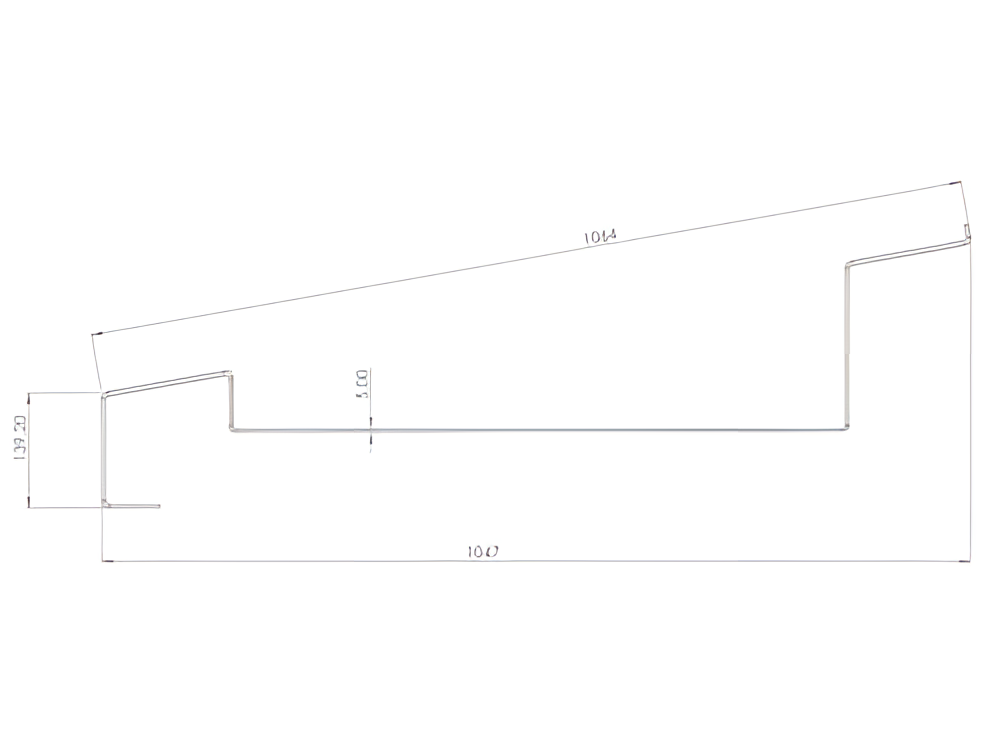

- Rozměry nosného úchytu: délka 1000 mm, šikmá strana 1014 mm, hloubka 139,20 mm, tloušťka 3 mm
- Hmotnost balení: 6,75 kg
- Rozměry balení: 114 × 36 × 7 cm

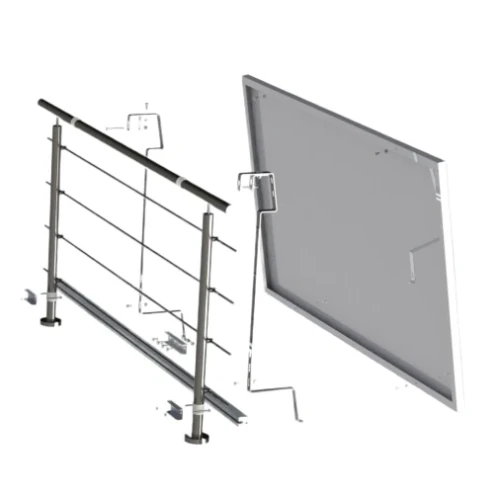

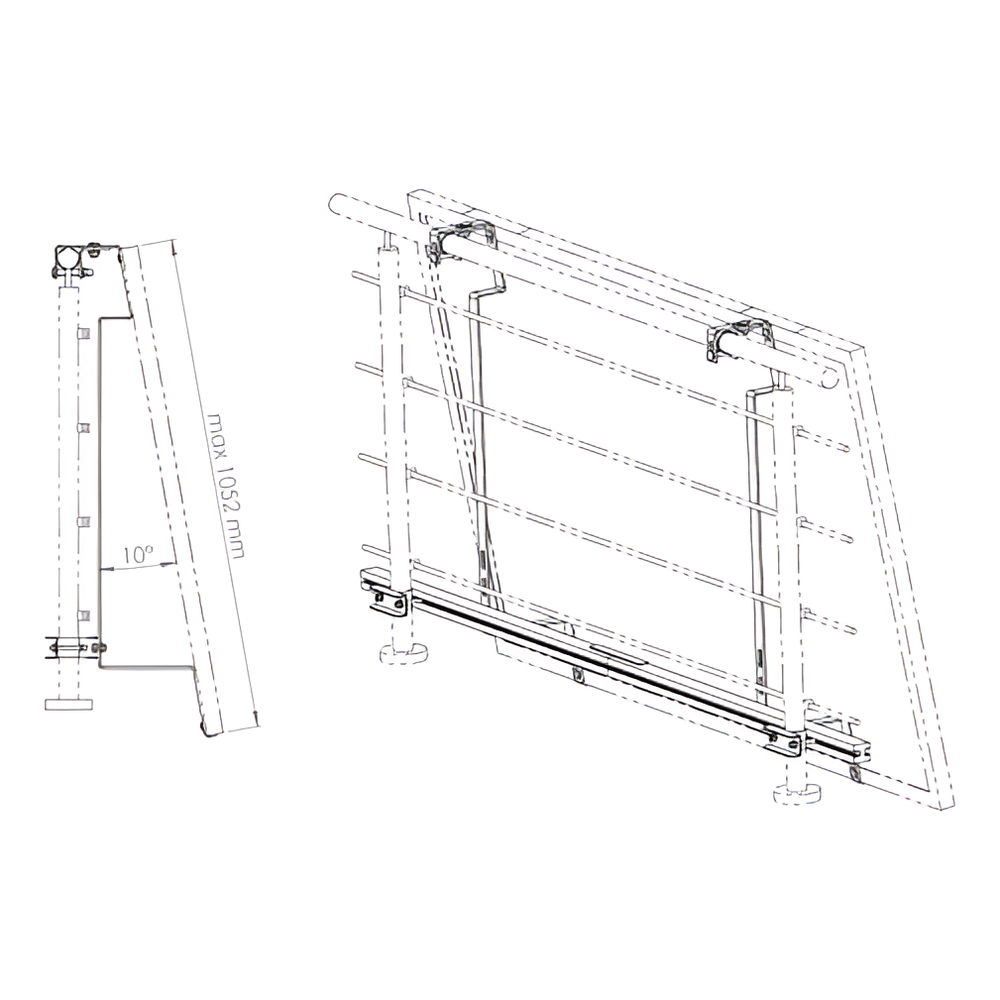

Schéma montáže a pohled na konstrukci

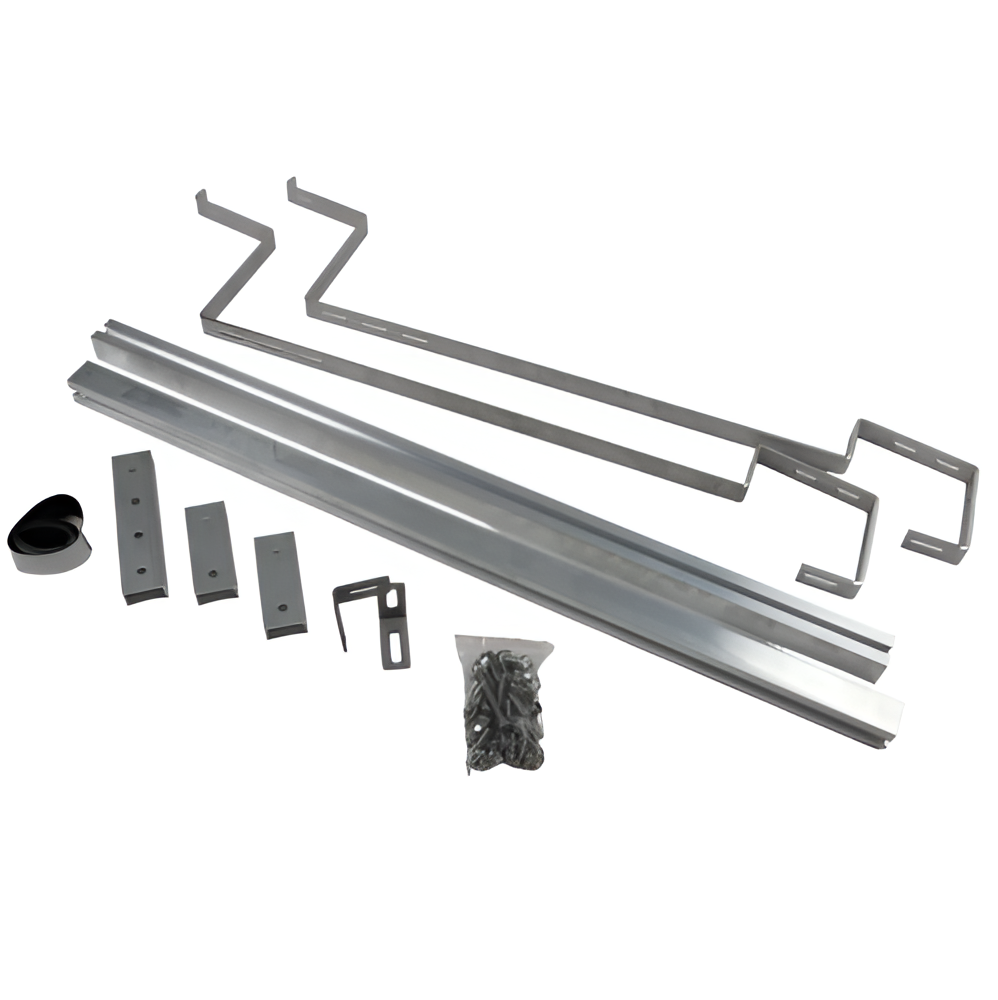

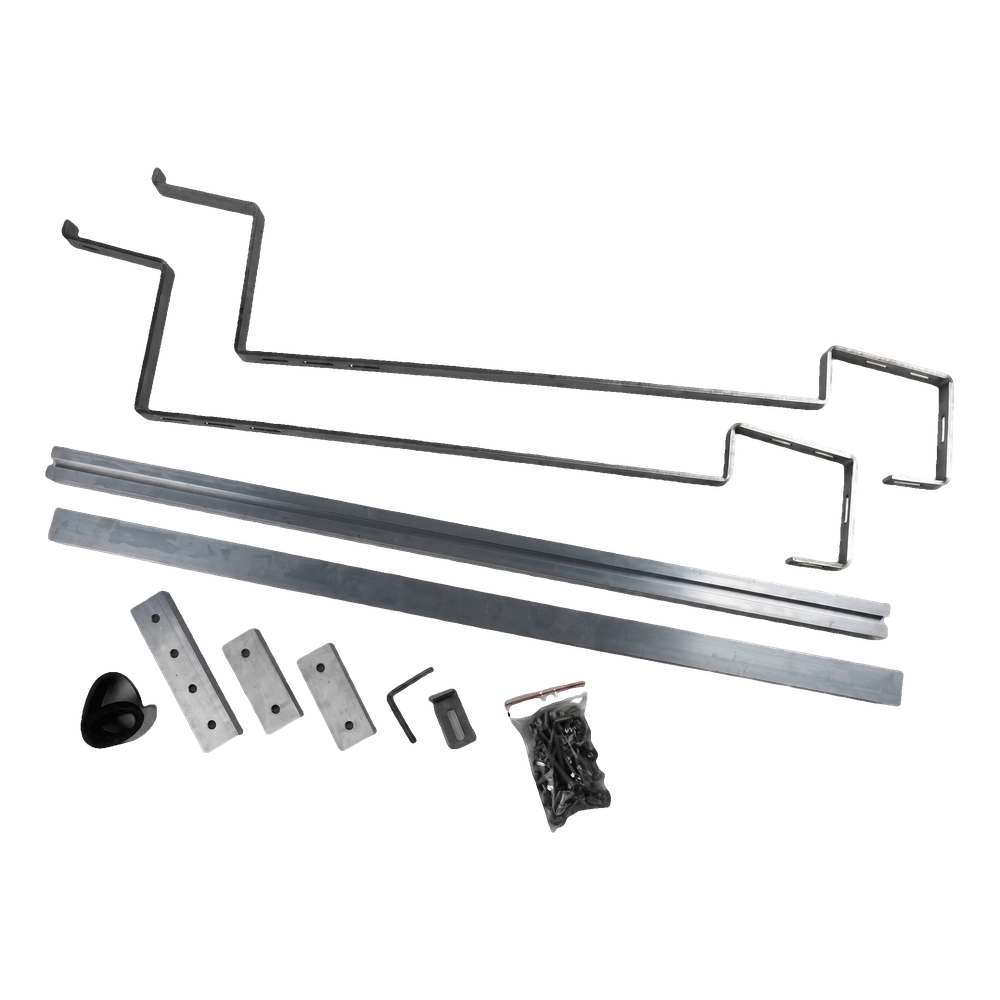

Obsah sady
Sada obsahuje dva úchyty pro fotovoltaické panely, montážní profily 40×40×1040 mm, těsnění EPDM 0,8 m a sadu šroubů, matic a spojovacích prvků potřebných k montáži panelu na zábradlí.

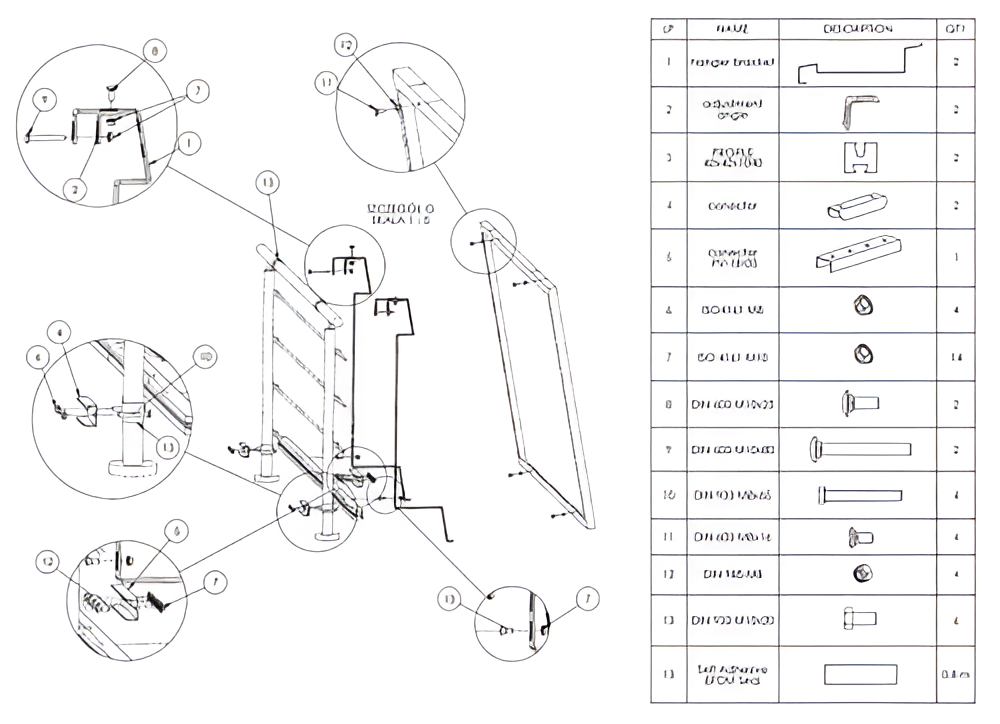

Seznam dílů sady Balus 1
| Č. | Název | Množství |
|---|---|---|
| 1 | Rámová konzola | 2 |
| 2 | Úhlová spojka | 2 |
| 3 | Plastová vložka | 2 |
| 4 | Spojka | 2 |
| 5 | Konzola spojky | 1 |
| 6 | Matice M6 | 4 |
| 7 | Matice M8 | 14 |
| 8 | Šroub M6×20 | 2 |
| 9 | Šroub M8×40 | 2 |
| 10 | Hmoždinka 8×40 | 4 |
| 11 | Šroub M4×10 | 4 |
| 12 | Matice M4 | 4 |
| 13 | Šroub M8×20 | 6 |
| 14 | Samolepicí páska EPDM | 0,4 m |
Materiálová specifikace
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Maximální velikost FV panelů | 1052 mm |
| Úhel sklonu | 10° |
| Materiál úchytů | Nerezová ocel 1.4016/H17 |
| Materiál úhelníků 65×65 | Nerezová ocel 1.4016/H17 |
| Materiál spojek a profilů | Hliník 6060 |
| Montážní profily | 40×40×1040 mm |
| Úchyty – délka | 1047 mm |
| Úchyty – tloušťka | 5 mm |
| Těsnění EPDM | 80 cm |
| Hmotnost balení | 6,75 kg |
| Rozměry balení | 114 × 36 × 7 cm |
Použití
Sada Balus 1 je určena k montáži na balkonová zábradlí. Jedná se o řešení určené pro bytovou výstavbu a objekty, kde montáž klasické fotovoltaické instalace na střechu nebo na zem není možná. Všechny prvky jsou vyrobeny z antikorozních materiálů, což zaručuje dlouhodobé a bezpečné udržení panelu ve venkovních podmínkách.

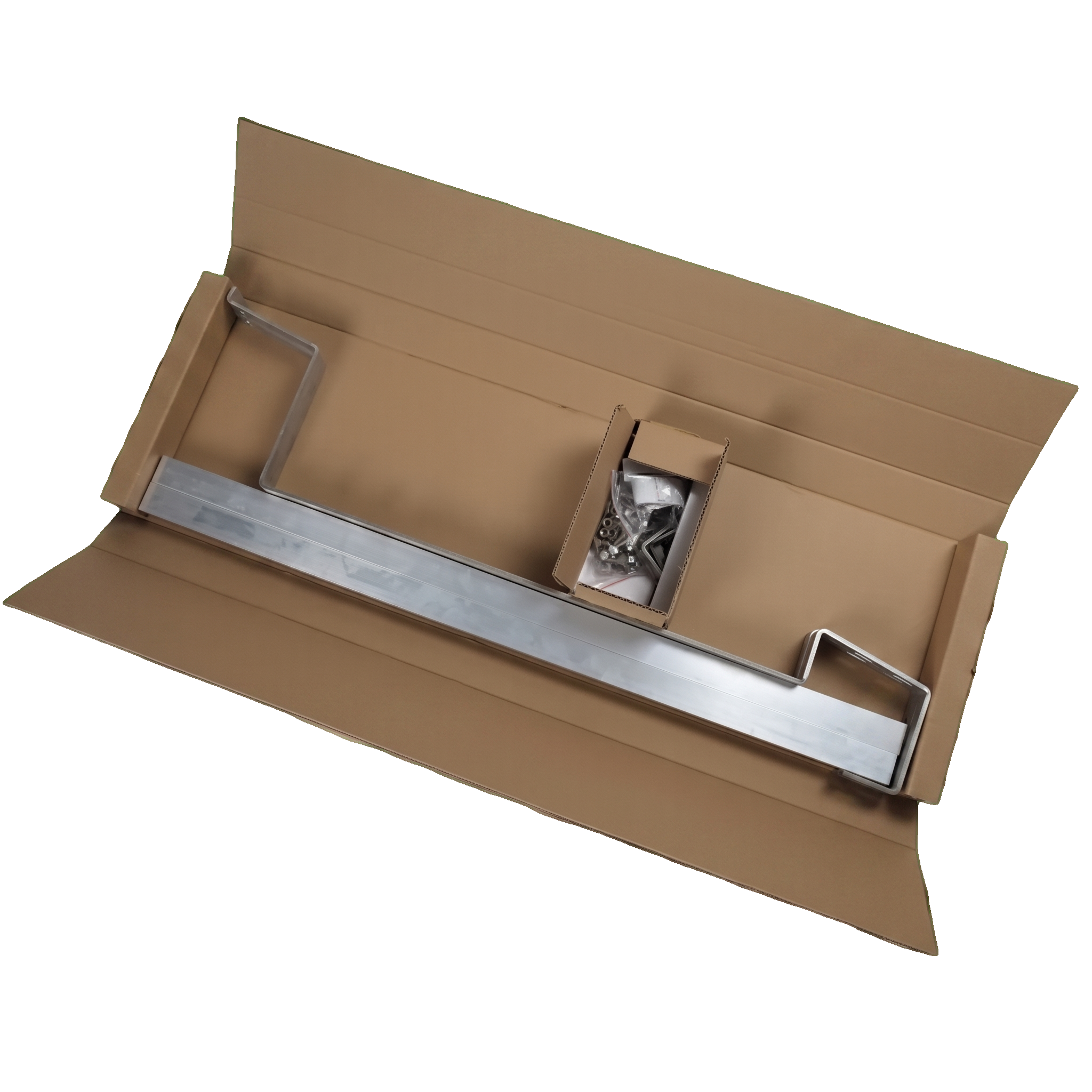

Balení a logistika
Sada je dodávána v kompaktním kartonovém balení o rozměrech 114 × 36 × 7 cm a hmotnosti 6,75 kg, což usnadňuje skladování a přepravu. Všechny montážní prvky — úchyty, profily, spojky, šrouby a těsnění — jsou pečlivě zabaleny v jedné zásilce.
