Schneider Electric Proudový chránič 4P 40A 300mA typ A Acti9
produkt nedostupný
přidat do seznamu přání
Popis

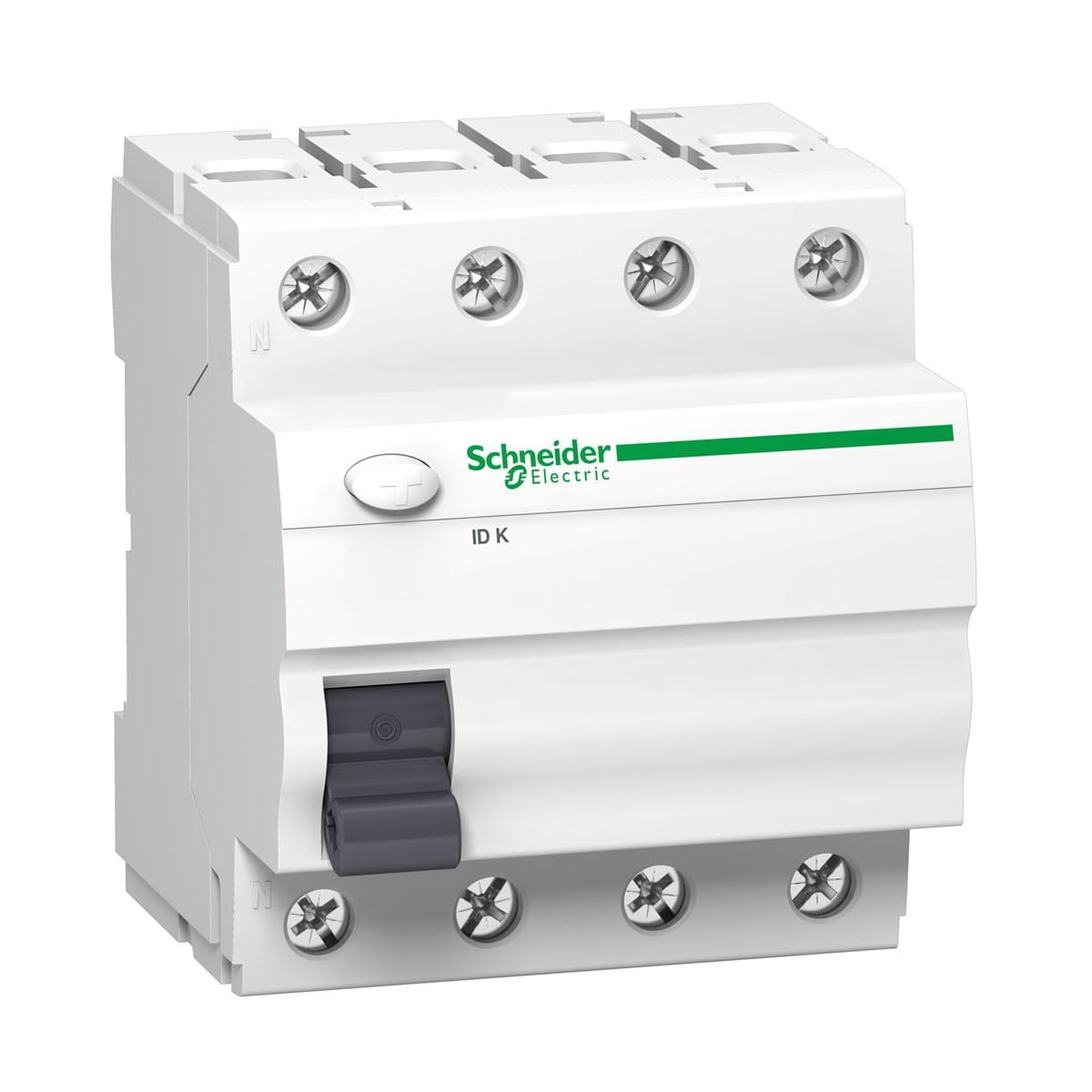

Schneider Electric Proudový chránič 4P 40A 300mA typ A Acti9
Proudový chránič 4P 40A 300mA typ A Acti9 IDK-40-4-300-A A9Z04440 značky SCHNEIDER ELECTRIC je ideálně přizpůsoben pro použití v rezidenčních budovách a podobných objektech. Zajišťuje ochranu před úrazem elektrickým proudem v elektrických instalacích, účinně reaguje na sinusové proudy i usměrněné pulzující proudy.
Vybaven dvojitými, drážkovanými svorkami zespodu (přípojnice+vodič), zajišťuje pevné a spolehlivé spojení. Nulový pól (N) je umístěn na levé straně, což usnadňuje propojení s nadproudovými jističi. Zařízení je také vybaveno testovacím tlačítkem "T", které umožňuje kontrolu správné funkce chrániče. Společně s dalšími modulárními přístroji z řady Acti9 vytváří kompletní sadu ochran pro elektrické instalace.
Specifikace
| Parametr | Hodnota |
|---|---|
| Produktová řada | Acti 9 |
| Název produktu | Acti 9 ID K |
| Typ produktu nebo komponenty | Proudový chránič (RCCB) |
| Zkrácený název zařízení | ID K |
| Popis pólů | 4P |
| Poloha nulového pólu | LEFT |
| [In] jmenovitý proud | 40 A |
| Typ sítě | Střídavý proud (AC) |
| Citlivost na rozdílový proud | 300 mA |
| Zpoždění proudové ochrany | Okamžitý |
| Typ proudové ochrany | Typ A |
| Značka kvality | VDE |
Doplňující parametry
| Parametr | Hodnota |
|---|---|
| Umístění zařízení v systému | Vývod |
| Frekvence sítě | 50/60 Hz |
| [Ue] jmenovité provozní napětí | 380...415 V střídavý proud (AC) 50 Hz |
| Technologie spouštění proudového chrániče | Nezávislý na napětí |
| Jmenovitá zapínací a vypínací schopnost | [[Idm 500 A Im 500 A]] |
| Jmenovitý podmíněný zkratový proud | [[GL63: Inc 4,5 kA K60: Inc 6 kA]] |
| Jmenovité izolační napětí [Ui] | 440 V střídavý proud (AC) 50 Hz |
| Jmenovité impulzní výdržné napětí [Uimp] | 4 kV |
| Impulzní proud | 250 A |
| Indikace polohy kontaktu | NO |
| Typ ovládání | Páka |
| Způsob montáže | Zacvakávací |
| Montážní základna | Lišta DIN |
| Šířka v modulech 9 mm | 8 |
| Výška | 81 mm |
| Šířka | 72 mm |
| Hloubka | 68 mm |
| Barva | Bílá |
| Mechanická odolnost | 5000 cyklů |
| Elektrická odolnost | AC-1: 2000 cyklů |
| Připojení - svorky | [[Dvojité připojení nahoře nebo dole 1…35 mm² tuhý Dvojité připojení nahoře nebo dole 1…25 mm² pružný]] |
| Délka odizolovaného úseku | 14 mm pro připojení nahoře nebo dole |
| Utahovací moment | 3,5 N.m nahoře nebo dole |
Pracovní prostředí
| Parametr | Hodnota |
|---|---|
| Normy | EN/IEC 61008-1 |
| Stupeň ochrany IP | [[IP20 podle IEC 60529 IP40 (modulární kryt) podle IEC 60529]] |
| Stupeň znečištění | 2 |
| Elektromagnetická kompatibilita | 8/20 μs výdržný impulz, 200 A podle EN/IEC 61008-1 |
| Teplota okolí pro provoz | -25…40 °C |
| Teplota okolí pro skladování | -30…70 °C |
Nabídka udržitelného rozvoje
| Parametr | Hodnota |
|---|---|
| Stav udržitelné nabídky | Produkt Green Premium |
| Evropská směrnice RoHS | Vyhovuje |
| Bez rtuti | Ano |
| Norma RoHS Čína | Produkt nepodléhá směrnici RoHS Čína. Prohlášení o látkách je k dispozici pro informační účely. |
| WEEE | Produkt musí být zlikvidován v souladu s platnými předpisy Evropské unie o odpadech a nesmí být vyhazován spolu s běžným odpadem. |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Soubory ke stažení:
Technické údaje
| Typ jističe | proudový chránič |
| Počet pólů | 4P |
| Jmenovitý proud [A] | 40A |
| Reziduální proud [mA] | 300 mA |
| Charakteristika vypínání | A |
| Vypínací schopnost [kA] | 6 kA |
| Značka | SCHNEIDER ELECTRIC |
