PSG konzole pro držák najezdu samonośné posuvné brány 130×75 mm
produkt nedostupný
přidat do seznamu přání
Popis

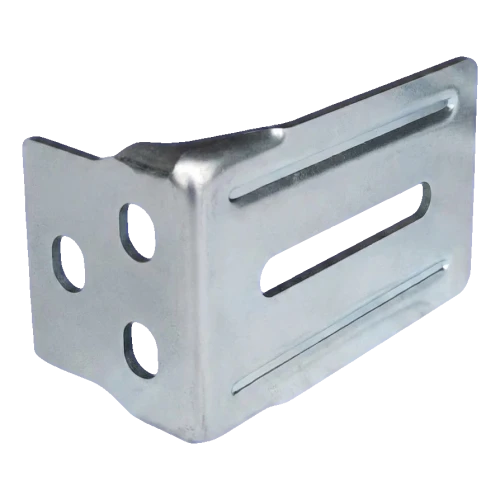

PSG konzole pro držák najezdu samonośné posuvné brány 130×75 mm
Konzole pro držák najezdu PSG je ocelový úhelník určený pro boční montáž ložiska najezdu u samonośných posuvných bran. Díky solidní konstrukci z ocelového plechu o tloušťce 3 mm zajišťuje stabilní a trvalé upevnění najezdového mechanismu — klíčového prvku odpovědného za správné dovírání posuvné brány.

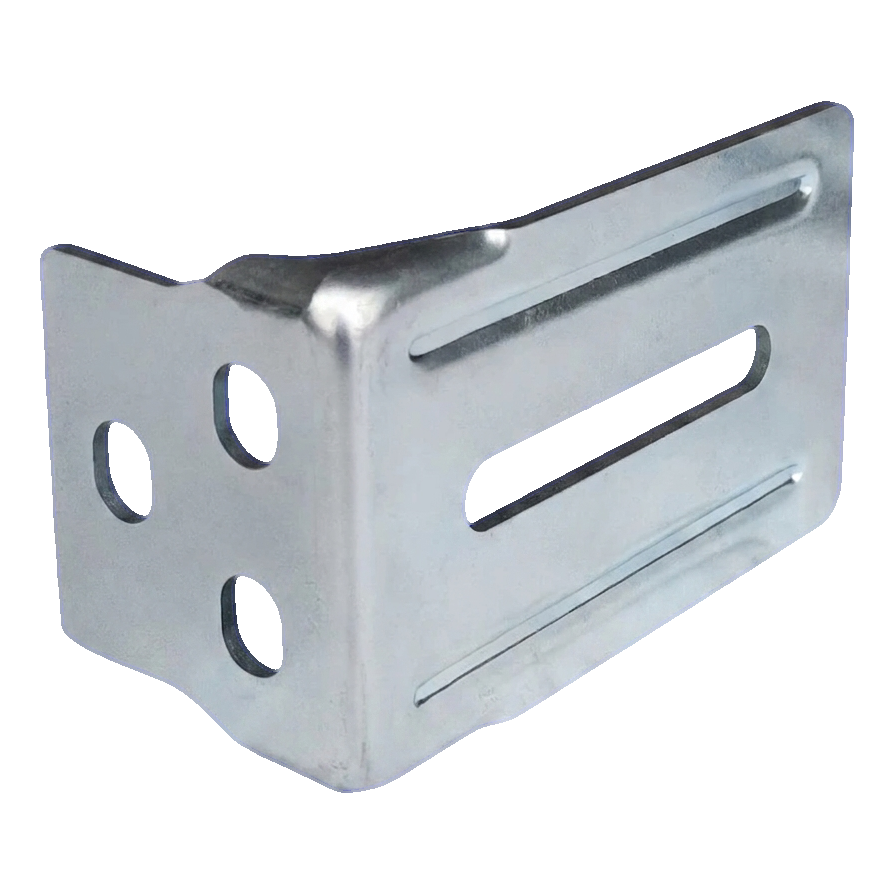

Konzole má tvar písmene L a je vybavena podlouhlými otvory jak na svislé, tak na vodorovné příruběž, což umožňuje přesnou regulaci polohy držáku najezdu při montáži. Kulaté otvory na svislé stěně slouží k dodatečnému upevnění. Taková konstrukce umožňuje montážním firmám rychlou montáž s možností korekce nastavení bez nutnosti vrtání nových otvorů.

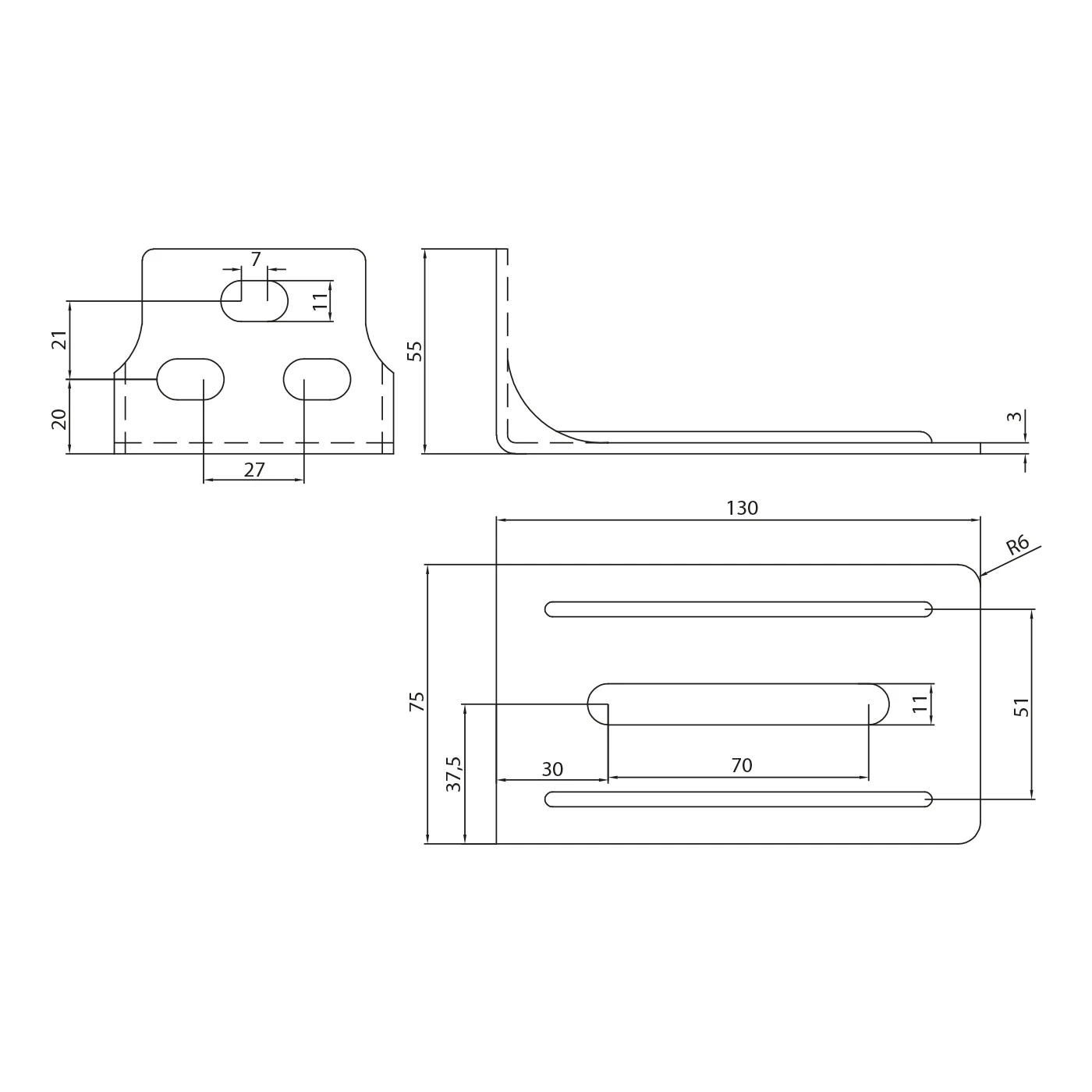

Rozměry a technická specifikace
- Délka vodorovné příruby (L): 130 mm
- Šířka konzole: 75 mm
- Výška svislé příruby (H): 55 mm
- Tloušťka plechu: 3 mm
- Poloměr zaoblení rohů: R6
- Podlouhlé otvory (regulační): šířka 11 mm
- Délka středního podlouhlého otvoru (vodorovná příruba): 70 mm
- Rozteč os podlouhlých otvorů (vodorovná příruba): 51 mm
- Rozteč otvorů (svislá příruba): 27 × 21 mm
- Materiál: pozinkovaná ocel
- Hmotnost: 0,28 kg
- EAN: 5901289670272
- Výrobce: PSG
Použití a montáž
Konzole se montuje bočně ke sloupku nebo nosné konstrukci brány. Svislá příruba s kulatými a podlouhlými otvory slouží k přišroubování konzole k podkladu, zatímco na vodorovné příruběž se montuje držák najezdu (ložisko najezdu). Podlouhlé otvory zajišťují rozsah regulace ve třech osách, což umožňuje přesné nastavení polohy najezdové rolky vůči jezdní kolejnici samonośné brány.
Prvek určený pro systém samonośných posuvných bran PSG — zaručuje plnou kompatibilitu s držáky najezdu tohoto výrobce.
