PSG konzola pro pojezd posouvací brány – boční montáž, ocelová
produkt nedostupný
přidat do seznamu přání
Popis

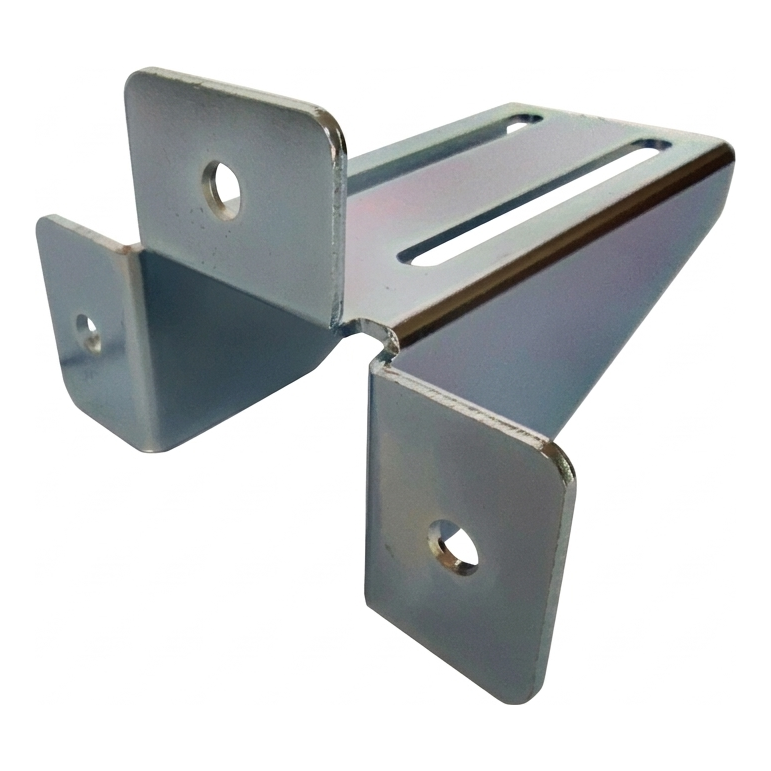

PSG konzola pro pojezd posouvací brány – boční montáž, ocelová
Konzola pojezdu PSG je ocelový konstrukční prvek určený pro boční montáž adaptéru pojezdu u samonośných posuvných bran. Díky solidní konstrukci z ocelového plechu o tloušťce 4 mm a precizním montážním otvorům zajišťuje trvalé a stabilní upevnění válečkového držáku ke sloupku nebo stěně. Produkt zkracuje čas instalace — podlouhlé otvory (fazolky) umožňují regulaci pozice bez nutnosti nového vrtání.
Konzola je nezbytným prvkem v systémech posuvných bran, kde musí být držák pojezdu montován bočně, nikoliv shora. Osvědčuje se všude tam, kde konstrukce sloupku nebo stěny vyžaduje odsazení adaptéru pojezdu od montážní plochy — vyložení 175 mm zajišťuje odpovídající odstup.

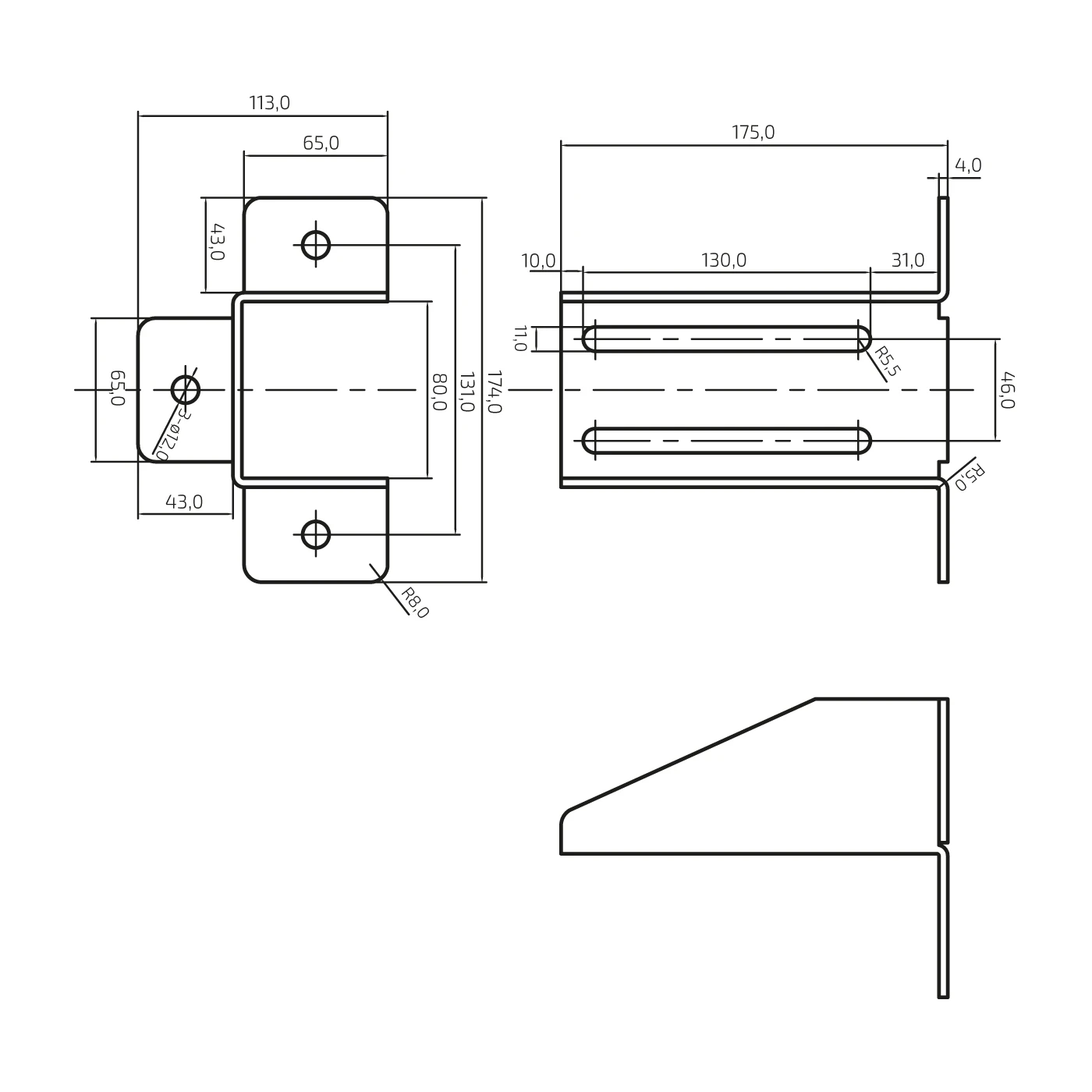

Celkové rozměry
- Celková výška: 174 mm
- Celková šířka: 113 mm
- Délka (vyložení od stěny): 175 mm
- Výška korpusu: 80 mm
- Tloušťka plechu: 4 mm
- Hmotnost: 1,156 kg
Montážní a regulační otvory
- Montážní otvory: 3 × ⌀12 mm (na bočních přírubách)
- Rozteč montážních otvorů (svisle): 131 mm
- Podlouhlé otvory (fazolky): délka 130 mm, šířka 11 mm
- Rozteč fazolkových otvorů (svisle): 46 mm
- Vzdálenost fazolky od přední hrany: 10 mm
- Vzdálenost fazolky od zadní hrany: 31 mm
- Poloměr zaoblení fazolky: R5,5
Upevňovací příruby
- Rozměry bočních přírub: 65 × 43 mm
- Rozměry přední příruby: 65 × 43 mm
- Poloměr zaoblení hrany: R8
- Poloměr ohybu: R5
Materiálové a identifikační údaje
- Materiál: ocelový plech
- Výrobce: PSG
- EAN: 5903313203593
Konzola je vhodná pro montáž jak na ocelové, tak i betonové sloupky. Podlouhlé otvory umožňují precizní regulaci pozice adaptéru pojezdu ve vodorovné rovině, což je zvláště užitečné při korekci osy brány po osazení sloupků. Tři kulaté otvory ⌀12 mm na přírubách zajišťují spolehlivé kotvení prvku k podkladu.
