Hager proudový chránič 3P+N 40A 300mA typ AC
produkt nedostupný
přidat do seznamu přání
Popis

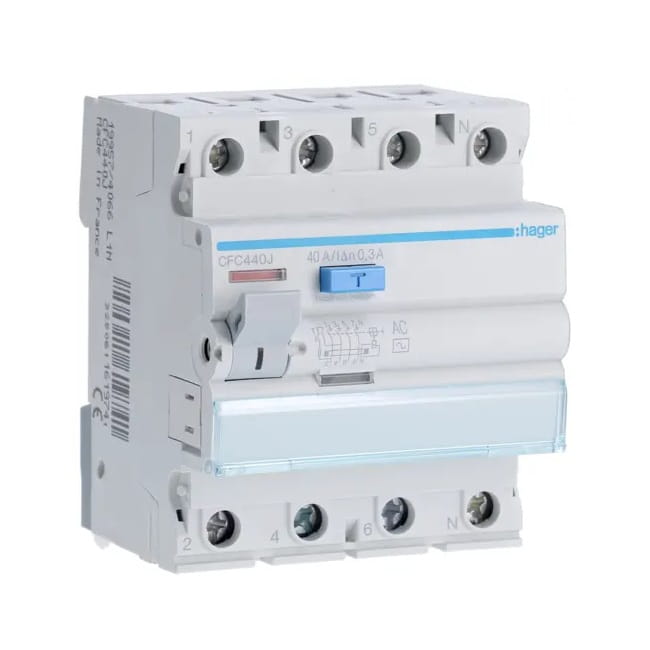

Hager Proudový chránič 3P+N 40A 300mA typ AC
Proudový chránič 3P+N 40A 300mA typ AC CFC440J značky HAGER je zařízení, které chrání před úrazem elektrickým proudem a používá se jako doplňková forma ochrany (ochrana při nepřímém dotyku), když základní ochranná opatření selžou nebo budou poškozena.
Konstrukce
| Parametr | Hodnota |
|---|---|
| Počet pólů | 4 P |
| Montáž | DIN lišta |
Konfigurace
| Parametr | Hodnota |
|---|---|
| Počet modulů | 4 |
Elektrické charakteristiky
| Parametr | Hodnota |
|---|---|
| Jmenovité spínací napětí Ue (AC) | 230 / 400 V |
| Frekvence | 50 Hz |
Napětí
| Parametr | Hodnota |
|---|---|
| Jmenovité izolační napětí Ui | 500 V |
| Jmenovité impulzní výdržné napětí Uimp | 4000 V |
Proud
| Parametr | Hodnota |
|---|---|
| Jmenovitý rozdílový proud dI | 300 mA |
| Jmenovitý proud In | 40 A |
| Jmenovitý vybíjecí proud (In 8/20µs) | 0,25 kA |
| Jmenovitá zapínací a vypínací schopnost Im | 1,5 kA |
| Jmenovitý podmíněný zkratový proud Inc podle ČSN EN 61008-1 | 6 kA |
Proud / Teplota
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud při teplotě -25°C | 40 A |
| Jmenovitý proud při teplotě -20°C | 40 A |
| Jmenovitý proud při teplotě -15°C | 40 A |
| Jmenovitý proud při teplotě -10°C | 40 A |
| Jmenovitý proud při teplotě -5°C | 40 A |
| Jmenovitý proud při teplotě 0°C | 40 A |
| Jmenovitý proud při teplotě 5°C | 40 A |
| Jmenovitý proud při teplotě 10°C | 40 A |
| Jmenovitý proud při teplotě 15°C | 40 A |
| Jmenovitý proud při teplotě 20°C | 40 A |
| Jmenovitý proud při teplotě 25°C | 40 A |
| Jmenovitý proud při teplotě 30°C | 40 A |
| Jmenovitý proud při teplotě 35°C | 40 A |
| Jmenovitý proud při teplotě 40°C | 40 A |
| Jmenovitý proud při teplotě 45°C | 40 A |
| Jmenovitý proud při teplotě 50°C | 40 A |
| Jmenovitý proud při teplotě 55°C | 40 A |
| Jmenovitý proud při teplotě 60°C | 40 A |
| Jmenovitý proud při teplotě 65°C | 40 A |
| Jmenovitý proud při teplotě 70°C | 40 A |
Rozměry
| Parametr | Hodnota |
|---|---|
| Hloubka produktu | 70 mm |
| Výška produktu | 83 mm |
| Šířka produktu | 70 mm |
| Rozměry | 1 |
Frekvence
| Parametr | Hodnota |
|---|---|
| Frekvence (rozsah dle ETIM) | 50 Hz |
Výkon
| Parametr | Hodnota |
|---|---|
| Celkové ztrátové výkony při jmenovitém proudu | 8,1 W |
| Ztrátové výkony na pól při jmenovitém proudu | 3,6 W |
Vypnutí
| Parametr | Hodnota |
|---|---|
| Ochrana proti nechtěnému vypnutí | Ne |
| Selektivní | Ne |
Odolnost
| Parametr | Hodnota |
|---|---|
| Elektrická odolnost (počet cyklů) | 2000 |
| Mechanická odolnost (počet cyklů) | 4000 |
Instalace / Montáž
| Parametr | Hodnota |
|---|---|
| Utahovací moment | 2,8 Nm |
| Snadná demontáž modulárních přístrojů | Ne |
| Možnost demontáže zdola | Ne |
Připojení
| Parametr | Hodnota |
|---|---|
| Kapacita výstupní svorky pro tuhý vodič (drát) | 1 / 25 mm² |
| Průřez pružného vodiče (lanko) ve svorce | 16 mm² |
| Kapacita vstupní svorky pro tuhý vodič (drát) | 1 / 25 mm² |
| Kapacita vstupní svorky pro pružný vodič (lanko) | 1 / 16 mm² |
| Kapacita vstupní/výstupní svorky pro pružný vodič (lanko) | 1 / 16 mm² |
Vybavení
| Parametr | Hodnota |
|---|---|
| Průhledný kryt popisového pole | Ano |
Norma
| Parametr | Hodnota |
|---|---|
| Norma | EN 61008-1 |
| Evropská směrnice WEEE | týká se |
Bezpečnost
| Parametr | Hodnota |
|---|---|
| Stupeň ochrany | IP20 |
| Typ proudového chrániče | AC |
| Shoda s REACH | Ne |
| Shoda se směrnicí ROHS | Ano |
| Bez halogenu | Ne |
Provozní podmínky
| Parametr | Hodnota |
|---|---|
| Provozní teplota | -25…40 °C |
| Teplota skladování/přepravy | -55…70 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Soubory ke stažení:
Technické údaje
| Typ jističe | proudový chránič |
| Počet pólů | 3P+N |
| Jmenovitý proud [A] | 40A |
| Reziduální proud [mA] | 300 mA |
| Charakteristika vypínání | AC |
| Vypínací schopnost [kA] | 6 kA |
| Značka | HAGER |
