Hager Pojistková základna PV 2P 32A 10x38mm
produkt nedostupný
přidat do seznamu přání
Popis

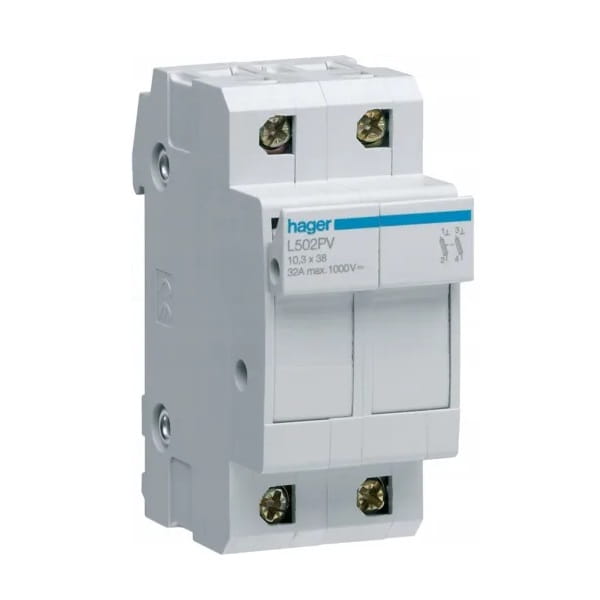

Hager Pojistková Základna PV 2P 32A 10x38mm
Pojistková základna PV 2P 32A 10x38 mm L502PV HAGER je přizpůsobena pro pojistky o rozměrech 10 x 38 mm a zajišťuje účinnou ochranu pro fotovoltaické instalace pracující v sériové konfiguraci.
Zařízení se vyznačuje jmenovitým proudem 32 A a maximálním jmenovitým spínacím napětím 690/1000 V DC, což jej činí vhodným pro použití v pokročilých fotovoltaických aplikacích. Pojistková základna Hager L502PV nabízí také stupeň ochrany IP20, což znamená, že je chráněna před přístupem k jejím nebezpečným částem, jako jsou ruce nebo pevné předměty.
Konstrukce
| Parametr | Hodnota |
|---|---|
| Počet pólů | 2 P |
| Uspořádání pólů | 2 P |
Ovládací prvky a indikátory
| Parametr | Hodnota |
|---|---|
| Optická signalizace | ne |
Elektrické charakteristiky
| Parametr | Hodnota |
|---|---|
| Jmenovité spínací napětí Ue (AC) | 690 / 1000 V |
| Typ napájecího napětí | DC |
| Frekvence | 50/60 Hz |
Napětí
| Parametr | Hodnota |
|---|---|
| Jmenovité izolační napětí Ui | 690 V |
| Jmenovité provozní napětí Un (DC) | 1000 V |
Proud
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud In | 32 A |
| Jmenovitý proud pojistkové vložky | [[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]] |
Korekční činitel proudu
| Parametr | Hodnota |
|---|---|
| Korekční činitel přípustného proudu při sestavě > 10 fází | 0,7 |
| Korekční činitel přípustného proudu pro 1-3 fáze vedle sebe | 1 |
| Korekční činitel přípustného proudu pro 4-6 fází vedle sebe | 0,9 |
| Korekční činitel přípustného proudu pro 7-9 fází vedle sebe | 0,85 |
| Korekční činitel přípustného proudu nad 40°C | 0,9 |
| Korekční činitel přípustného proudu nad 50°C | 0,8 |
| Korekční činitel přípustného proudu nad 20°C | 1 |
Technické údaje
| Parametr | Hodnota |
|---|---|
| Korekční činitel přípustného proudu nad 30°C | 0,95 |
Pojistka
| Parametr | Hodnota |
|---|---|
| Charakteristika pojistky | gPV |
| Velikost pojistkové vložky | 10,3 x 38 |
Frekvence
| Parametr | Hodnota |
|---|---|
| Frekvence (rozsah dle ETIM) | 50 až 60 Hz |
Výkon
| Parametr | Hodnota |
|---|---|
| Celkové ztrátové výkony při jmenovitém proudu | 2,2 W |
Odolnost
| Parametr | Hodnota |
|---|---|
| Elektrická odolnost (počet cyklů) | 2000 |
| Mechanická odolnost (počet cyklů) | 4000 |
Rozměry
| Parametr | Hodnota |
|---|---|
| Hloubka produktu | 75 mm |
| Výška produktu | 77 mm |
| Šířka produktu | 35 mm |
Instalace / Montáž
| Parametr | Hodnota |
|---|---|
| Utahovací moment | 2 Nm |
Připojení
| Parametr | Hodnota |
|---|---|
| Průřez pružného vodiče (lanko) ve svorce | 0,75 / 10mm |
| Průřez tuhého vodiče (drát) ve svorce | 1 / 16mm |
Norma
| Parametr | Hodnota |
|---|---|
| Evropská směrnice WEEE | týká se |
Bezpečnost
| Parametr | Hodnota |
|---|---|
| Stupeň ochrany | IP20 |
Provozní podmínky
| Parametr | Hodnota |
|---|---|
| Provozní teplota | -25 až 50 °C |
| Stupeň znečištění dle IEC 60664 / IEC 60947-2. | 3 |
| Teplota skladování/přepravy | -25 až 80 °C |
Teplota
| Parametr | Hodnota |
|---|---|
| Teplota kalibrace | 30 °C |
