Hager Odpojovač DC 3-fázový 4P 32A 1000V
produkt nedostupný
přidat do seznamu přání
Popis

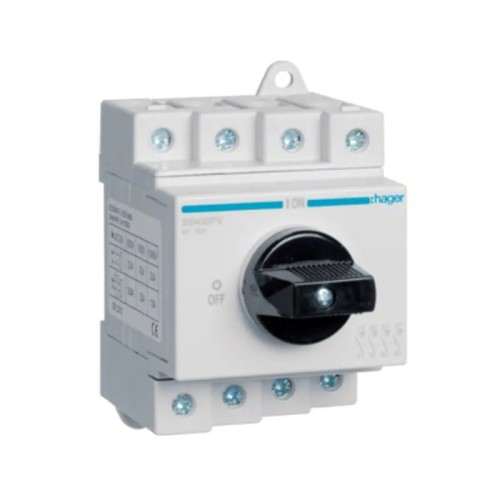

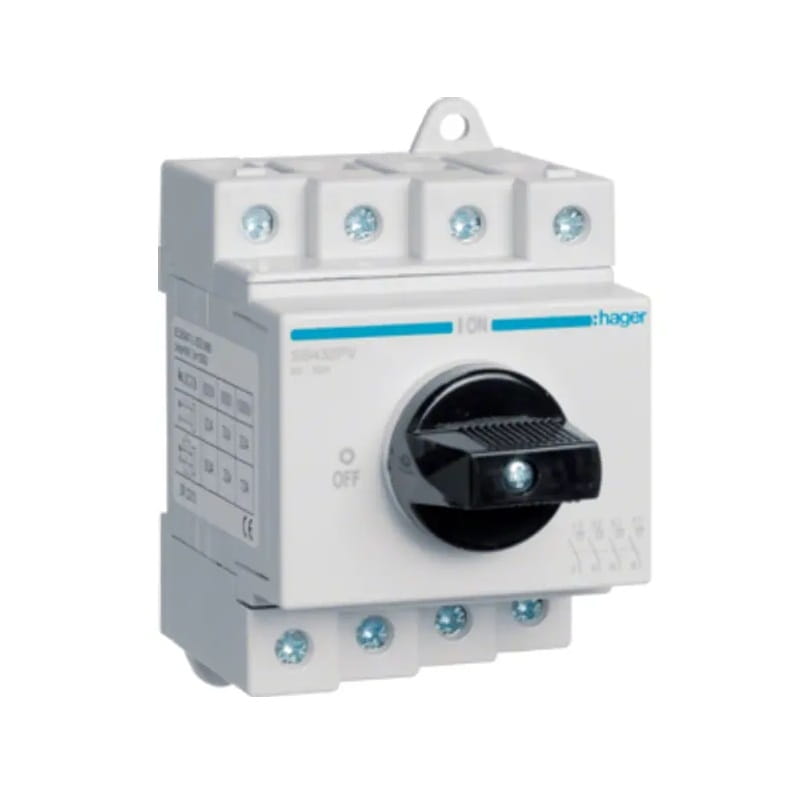

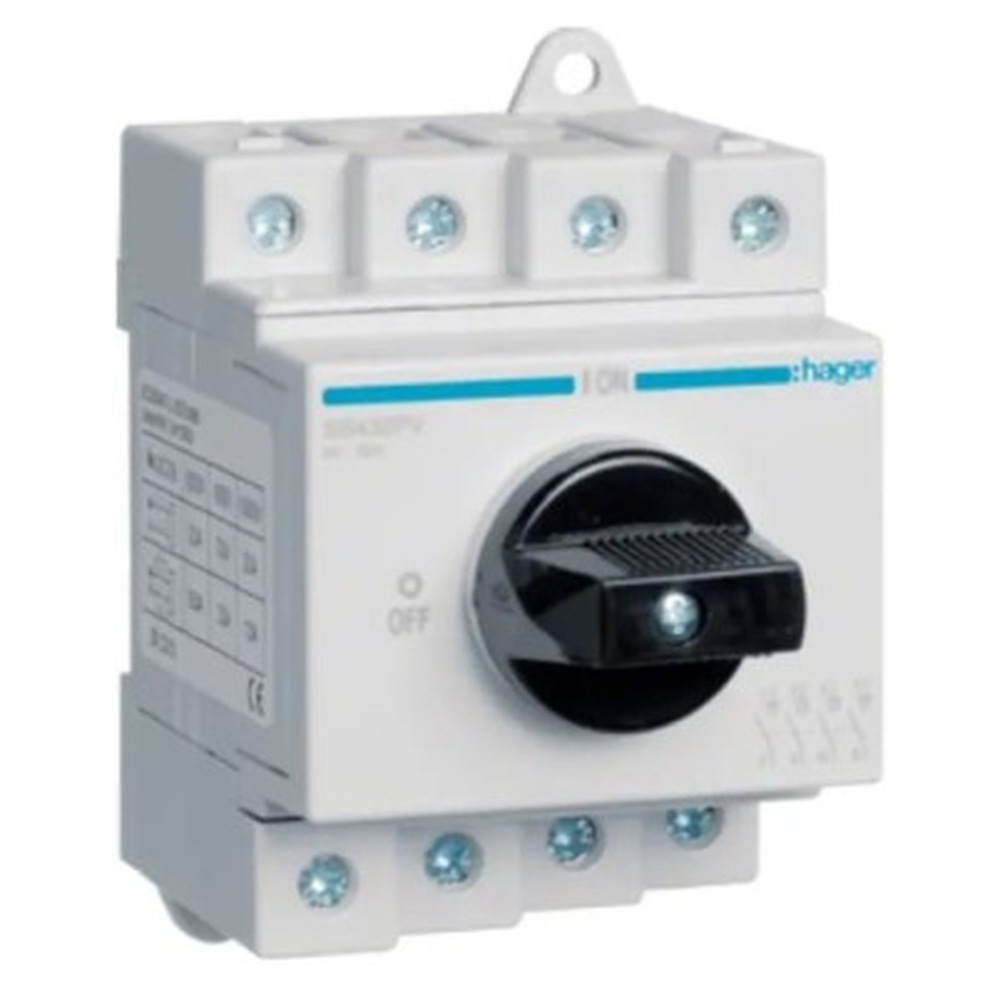

Hager Odpojovač DC 3-fázový 4P 32A 1000V
Odpojovač DC 3-fázový 4P 32A 1000V SB432PV HAGER je často označován jako odpojovač typu FR a je široce používán jak v domovních, tak i průmyslových rozvaděčích.
Jeho hlavní funkcí je odpojení všech obvodů, působí jako hlavní vypínač proudu. Odpojovač nachází uplatnění téměř v každé pojistkové skříni, plní roli hlavního vypínače proudu, a to jak v nouzových situacích, tak při běžné servisní údržbě, umožňuje trvalé odpojení instalace od napájení.
Ovládaný pomocí otočného ovladače ON/OFF, tento odpojovač je také vybaven informačním okénkem, které pomocí barev (zelená/červená) indikuje provozní stav zařízení, což uživatelům usnadňuje kontrolu nad správností jeho fungování.
Konstrukce
| Parametr | Hodnota |
|---|---|
| Počet pólů | 4 P |
| Provedení | podle DIN EN 50173-1:2011-09 |
Funkce
| Parametr | Hodnota |
|---|---|
| Přepínač směru | Ne |
| Jako hlavní přepínač | Ne |
| Jako nouzové zastavení | Ne |
| Jako bezpečnostní vypínač | Ano |
| Jako přepínač údržby / opravy | Ano |
Konfigurace
| Parametr | Hodnota |
|---|---|
| Počet modulů | 3/5 |
Ovládací prvky a indikátory
| Parametr | Hodnota |
|---|---|
| Integrovaný motorický pohon | Ne |
Napětí
| Parametr | Hodnota |
|---|---|
| Jmenovité izolační napětí Ui | 1000 V |
| Jmenovité impulzní výdržné napětí Uimp | 8000 V |
| Jmenovité provozní napětí Un (DC) | 1000 V |
Proud
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud In | 32 A |
| Přípustné zatížení proudem DC21 kategorie A | 32 A |
Rozměry
| Parametr | Hodnota |
|---|---|
| Hloubka produktu | 72 mm |
| Výška produktu | 85 mm |
Výkon
| Parametr | Hodnota |
|---|---|
| Celkové ztrátové výkony při jmenovitém proudu | 6,9 W |
| Ztrátový výkon na pól při jmenovitém proudu | 1,7 W |
Životnost
| Parametr | Hodnota |
|---|---|
| Mechanická životnost (počet cyklů) | 10000 |
Kryt / Dveře / Vrchní prvek
| Parametr | Hodnota |
|---|---|
| Uzamykatelný | Ne |
Instalace / Montáž
| Parametr | Hodnota |
|---|---|
| Vhodný pro centrální montáž zepředu | Ne |
| Vhodný pro montáž zepředu | Ne |
| Vhodný pro montáž na podlahu | Ne |
Vybavení
| Parametr | Hodnota |
|---|---|
| Počet pomocných kontaktů NC | 0 |
| Počet pomocných kontaktů NO | 0 |
| Počet pomocných přepínacích kontaktů | 0 |
| Počet kontaktů NC | 0 |
| Počet kontaktů NO | 4 |
| Počet kontaktů NO/NC | 0 |
| Volitelný motorický pohon | Ne |
| Doplňkové příslušenství | Ne |
Norma
| Parametr | Hodnota |
|---|---|
| Norma | IEC 60947-3 ; VDE 0660 |
| Evropská směrnice WEEE | se týká |
Bezpečnost
| Parametr | Hodnota |
|---|---|
| Stupeň ochrany | IP20 |
Provozní podmínky
| Parametr | Hodnota |
|---|---|
| Provozní teplota | -40…65 °C |
| Stupeň znečištění podle IEC 60664 / IEC 60947-2. | 3 |
| Teplota skladování / přepravy | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Aplikace | DC (fotovoltaický) |
| Typ odpojovače | odpojovací |
| Jmenovitý proud [A] | 32A |
| Počet pólů | 4P |
| Jmenovité napětí [V] | 1000V DC |
| Značka | HAGER |
