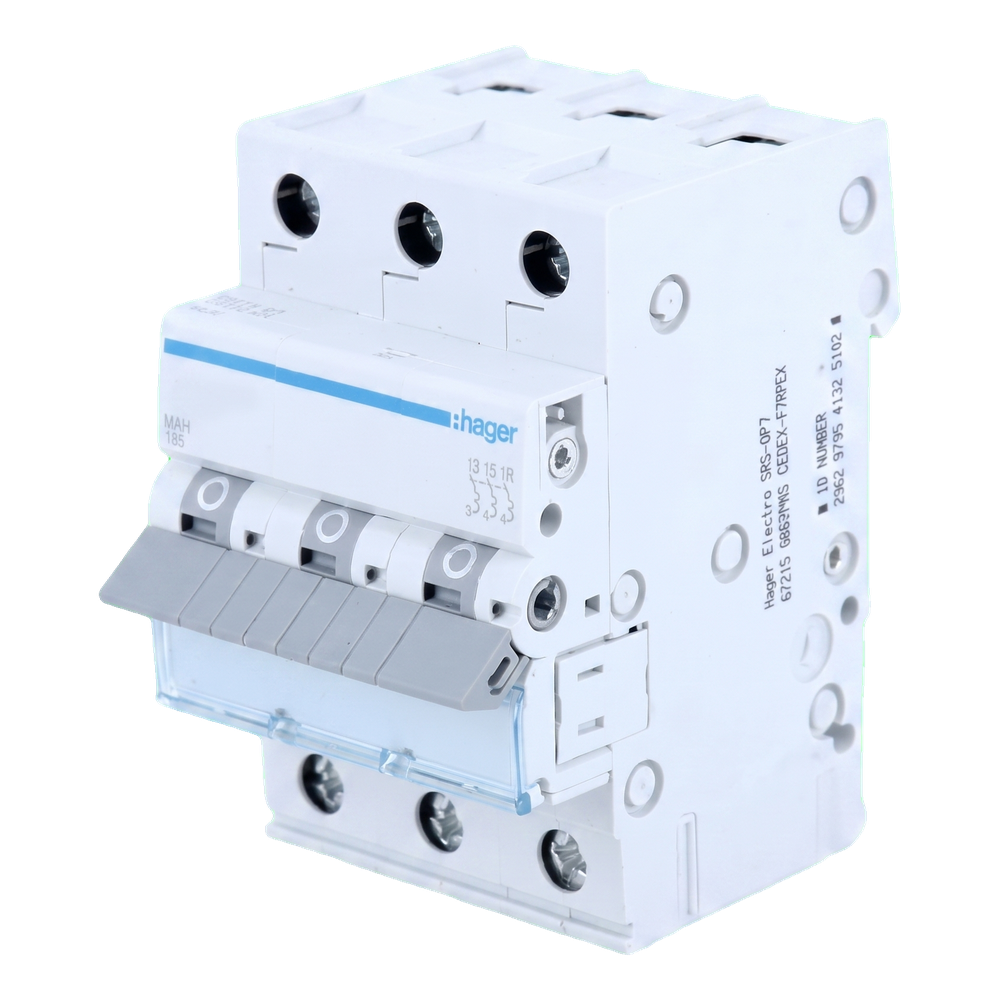

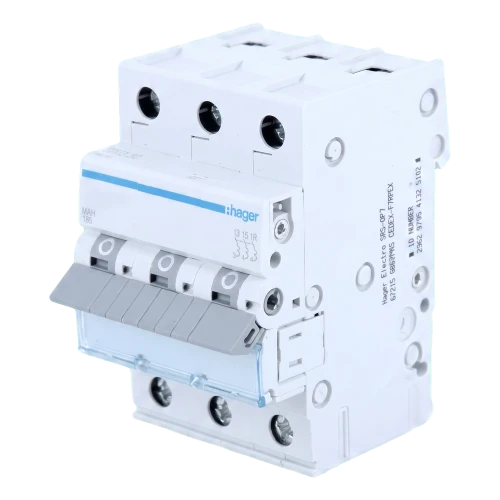

Hager MBN306E – jistič B 6A 3P 6kA
produkt nedostupný
přidat do seznamu přání
Popis
Hager MBN306E – jistič B 6A 3P 6kA
Hager MBN306E je třípólový jistič s charakteristikou B a jmenovitým proudem 6 A, určený k ochraně obvodů před následky přetížení a zkratů až do 6 kA. Charakteristika B se zpožděným vypínáním způsobuje, že zařízení se skvěle hodí do obvodů napájejících spotřebiče s nízkými rozběhovými proudy — osvětlení, zásuvky, čidla či řídicí instalace.
Jistič se montuje na DIN lištu a zabírá 3 moduly (52,5 mm). Šroubové svorky přijímají tuhé vodiče o průřezu od 1 do 25 mm² a ohebné vodiče od 1 do 16 mm², což zajišťuje pohodlné připojení jak v bytových, tak v průmyslových rozvaděčích.
Konstrukce jističe
- Ovládací páčka pro ruční zapínání a vypínání
- Zámek blokující spínací mechanismus
- Pevný a pohyblivý kontakt zajišťující spolehlivé spínání
- Připojovací svorky se šroubem
- Tepelně bimetalová spoušť — ochrana proti přetížení
- Elektromagnetická spoušť — ochrana proti zkratu
- Zhášecí komora pro účinné tlumení elektrického oblouku
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Hager |
| Model | MBN306E |
| Vypínací charakteristika | B |
| Jmenovitý proud | 6 A |
| Počet pólů | 3P |
| Jmenovitá zkratová vypínací schopnost Icn | 6 kA |
| Jmenovitý provozní zkratový vypínací proud Ics | 6 kA |
| Jmenovité spínací napětí Ue | 230 / 400 V |
| Typ napájecího napětí | AC |
| Jmenovitý kmitočet | 50 / 60 Hz |
| Jmenovité izolační napětí Ui | 500 V |
| Jmenovité impulzní výdržné napětí Uimp | 4000 V |
| Maximální ztrátový výkon na pól | 3 W |
| Celkové ztráty výkonu při jmenovitém proudu | 3,8 W |
| Ztráty výkonu na pól při jmenovitém proudu | 1,3 W |
| Elektrická odolnost | 4000 cyklů |
| Mechanická odolnost | 20 000 cyklů |
| Typ připojení | šroubové |
| Utahovací moment | 2,8 Nm |
| Průřez tuhého vodiče (drát) | 1 – 25 mm² |
| Průřez ohebného vodiče (lanko) | 1 – 16 mm² |
| Stupeň krytí | IP20 |
| Rozměry (š. × v. × h.) | 70 × 83 × 17,5 mm |
| Hmotnost | 0,299 kg |
| Norma | EN 60898-1 |
| EAN | 3250614313035 |
Technické údaje
| Charakteristika vypínání | B |
| Typ jističe | nadproudový |
| Jmenovitý proud [A] | 6A |
| Počet pólů | 3P |
| Vypínací schopnost [kA] | 6 kA |
| Značka | HAGER |
| Charakteristika vypínání | B |
| Typ jističe | nadproudový |
| Jmenovitý proud [A] | 6A |
| Počet pólů | 3P |
| Vypínací schopnost [kA] | 6 kA |
| Značka | HAGER |
