Eaton Přepěťová ochrana PV DC Typ 1+2 (Třída B+C) 1000V 2P+N 15kA 3,7kV
produkt nedostupný
přidat do seznamu přání
Popis

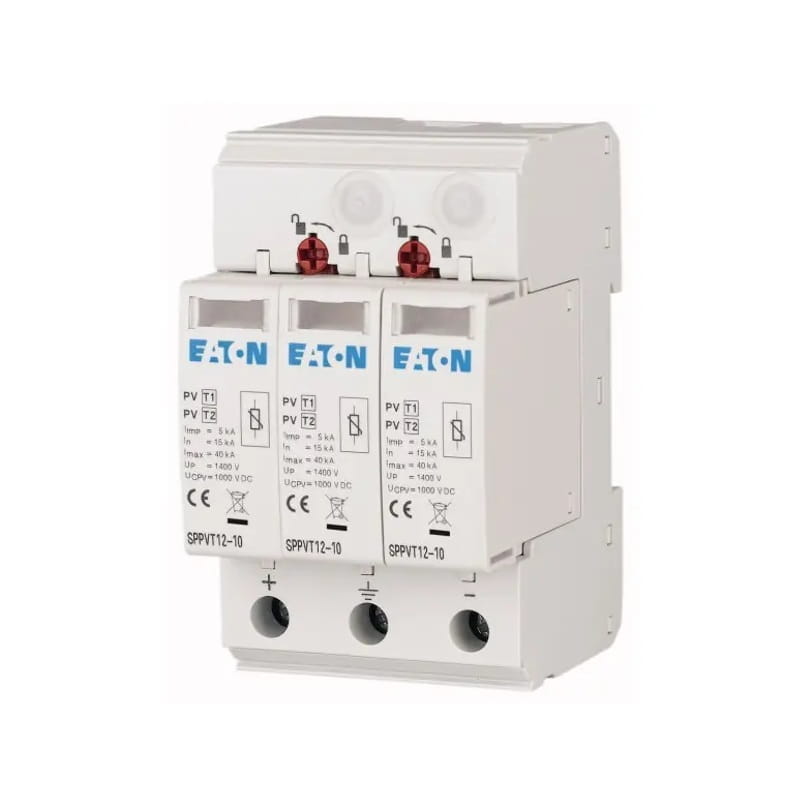

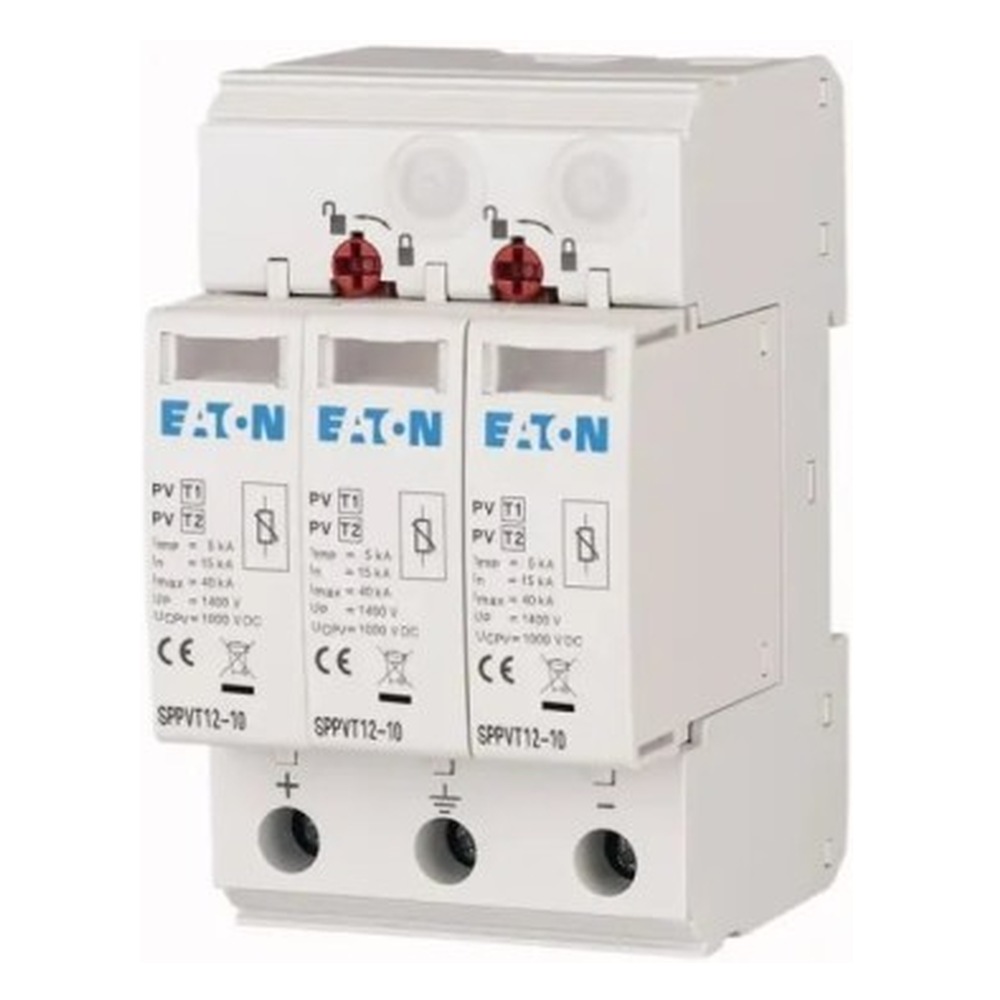

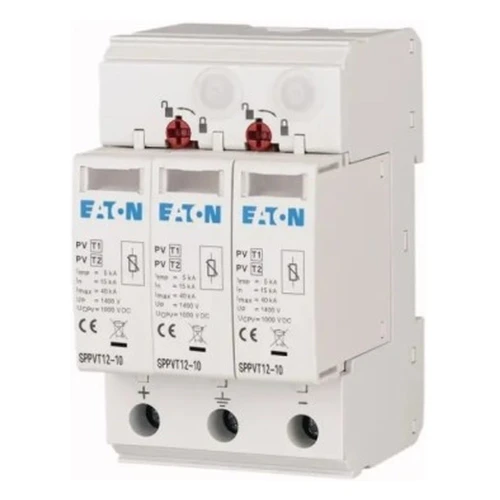

Omezovač přepětí PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON
Omezovač přepětí PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON je zařízení navržené k ochraně elektrických instalací před přepětím, které může vzniknout v důsledku atmosférických výbojů nebo poruch v přenosové síti.
Funkcí tohoto omezovače je zkrácení doby průtoku a omezení frekvence následného proudu, což má za cíl ochranu síťových komponent. Tento ochranný prvek je speciálně přizpůsoben pro použití ve fotovoltaických instalacích PV, jak uzemněných, tak neuzemněných. Nabízí vyměnitelné vložky a optické indikátory, které signalizují jeho sepnutí.
Série omezovačů SPPVT se vyznačuje odolností vůči výbojovému proudu až 40 kA a má zkratovou odolnost ISCPV až 1000 A, což z nich činí spolehlivou volbu pro zajištění bezpečnosti fotovoltaických systémů.
Specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | EATON |
| Pro síť | DC (Fotovoltaické PV) |
| Třída ochrany | B+C (Typ 1+2) |
| Počet pólů | 3 |
| Jmenovitý výbojový proud (In) | 15kA |
| Napěťová úroveň ochrany | 3,7kV |
| Šířka vyjádřená počtem modulů | 3 |
| Jmenovité pracovní napětí | 1000 V |
| Stupeň krytí IP | IP20 |
| Maximální výbojový proud | 40 kA |
| Uspořádání sítě | IT |
| Počet vodičů | 2 |
| Jmenovitý výbojový proud - špičková hodnota (8/20) | 15 kA |
| Jmenovité napětí DC | 1000 V |
| Maximální výbojový proud (8/20) | 40 kA |
| Nejvyšší trvalé pracovní napětí DC | 1050 V |
| Způsob montáže | montážní lišta DIN TH-35 mm |
| Rozměr | 3 moduly |
| Maximální napětí fotovoltaické instalace | 1050 V |
| Maximální průřez vodiče (jedno-/vícežilového) | 35 mm² |
| Maximální průřez pružného vodiče | 25 mm² |
| Signalizace sepnutí na zařízení | optická |
| Typ 2 | ANO |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Soubory ke stažení:
Technické údaje
| Aplikace | DC (fotovoltaický) |
| Typ přepěťové ochrany (třída SPD) | T1+T2 (B+C) |
| Jmenovité napětí [V] | 1000V DC |
| Počet pólů | 2P+N |
| Bleskový proud (Iimp/In) [kA] | 15 kA |
| Značka | EATON |
| Ochranná úroveň (Up) [kV] | 3,7 kV |
