Dromet kroužková rozpěrná kotva PSRe M6x100/42 zinkovaná do betonu
produkt nedostupný
přidat do seznamu přání
0
Popis
Dromet kroužková rozpěrná kotva PSRe M6x100/42 zinkovaná do betonu
Kroužková kotva PSRe M6x100/42 značky Dromet je osvědčeným řešením pro trvalé upevnění profilů, kovových konstrukcí, mříží, zábradlí, strojů a dalších stavebních prvků. Kroužková konstrukce s maticí a podložkou zajišťuje spolehlivé rozepnutí v montážním otvoru a rovnoměrné přitlačení upevňovaného prvku k podkladu.
Kotva je určena pro použití v podkladech z netrhlinového betonu min. třídy B20, přírodního kamene se zhutněnou strukturou a plné cihly. Díky certifikaci ETA 05/0242, označení CE a národnímu schválení AT-15-7574/2008 výrobek splňuje nejvyšší kvalitativní požadavky a lze jej použít u odpovědných konstrukčních spojů.
Technické parametry
- Výrobce: Dromet
- Typ: kroužková (s maticí a podložkou)
- Závit: M6
- Celková délka (L): 100 mm
- Průměr vrtání (fi): 6 mm
- Kotevní hloubka (F): 55 mm
- Tloušťka upevňovaného prvku (E): 42 mm
- Hloubka otvoru (D): 100 mm
- Materiál: konstrukční ocel
- Protikorozní ochrana: elektrolytický zinek
- Hmotnost: 0,02 kg
- EAN: 5907518682825
- Prodejní jednotka: ks
Certifikáty a schválení
- Evropské technické schválení: ETA 05/0242
- Certifikát: CE
- Národní technické schválení: AT-15-7574/2008

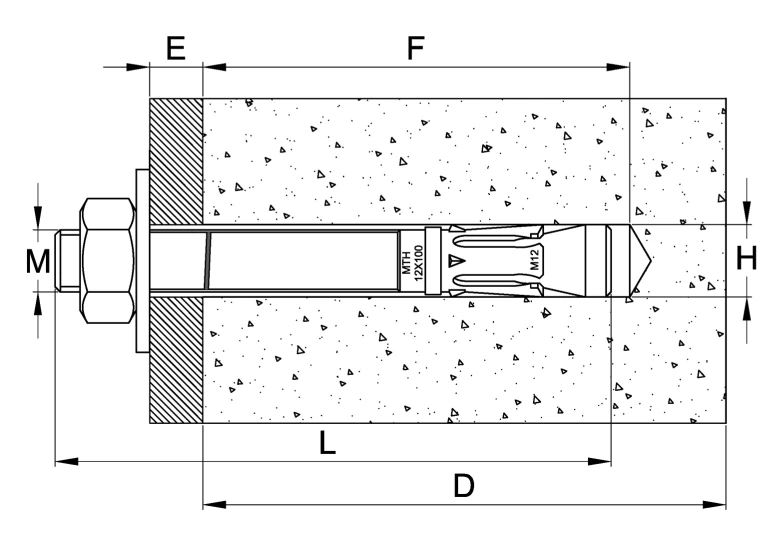

Montážní schéma a rozměry
Řezový nákres znázorňuje způsob usazení kotvy v betonovém podkladu. Označení ve schématu odpovídají následujícím parametrům:
- M – průměr závitu
- E – tloušťka upevňovaného prvku (přesah nad podkladem)
- F – kotevní hloubka v podkladu
- L – celková délka kotvy
- D – hloubka montážního otvoru
- H – průměr otvoru v podkladu
Montážní doporučení
Montážní otvor je třeba vyvrtat kolmo k rovině podkladu a poté jej důkladně vyčistit od prachu a zbytků po vrtání. Kotva by měla jít zasunout do otvoru pomocí lehkých úderů kladivem. Dotažení matice je nutné provést pomocí momentového klíče — po rozepnutí kotvy musí být podložka pod maticí silně přitlačena k upevňovanému prvku. Všechna přípustná zatížení a montážní parametry obsahuje technické schválení AT-15-7574/2008 — uvedené hodnoty se nesmí překračovat.
Použití
- Upevnění profilů a kovových konstrukcí
- Montáž mříží, zábradlí a zábradlí balkonů
- Kotvení strojů a zařízení
- Upevnění nosných konstrukcí pro fotovoltaické instalace
- Trvalé upevnění prvků vybavení stavebních objektů
