Dromet kotva prstencová rozpěrná PSRe M8x90/20 zinkovaná do betonu
produkt nedostupný
přidat do seznamu přání
0
Popis
Dromet kotva prstencová rozpěrná PSRe M8x90/20 zinkovaná do betonu
Kotva prstencová rozpěrná Dromet PSRe M8x90/20 je osvědčené řešení pro trvalé kotvení konstrukcí do betonových podkladů. Určena pro profesionální montáž profilů, kovových konstrukcí, roštů, zábradlí, strojů a dalších prvků vybavení objektu. Díky Evropskému technickému schválení ETA 05/0242, certifikátu CE a národnímu schválení AT-15-7574/2008 zaručuje soulad s požadavky stavebních norem a plnou projektovou odpovědnost.
Konstrukce a materiál
Kotva PSRe má prstencovou konstrukci zajišťující rovnoměrné rozepření v montážním otvoru a vysokou nosnost kotvení. Vyrobena z konstrukční oceli s protikorozní ochranou v podobě elektrolytického zinku. Součástí balení je matice a podložka — kotva je připravena k okamžité montáži bez nutnosti dokupování dalších dílů.
Použití
Kotva je určena pro kotvení do nenarušeného betonu min. třídy B20 (C16/20), přírodního kamene s kompaktní strukturou a plné cihly. Ideální pro instalaci nosných konstrukcí pro fotovoltaické panely, montáž montážních profilů, upevnění sloupků zábradlí, ukotvení zařízení a veškerých spojů vyžadujících vysokou nosnost a certifikaci.
Rozměry a technické parametry
- Závit: M8
- Celková délka (L): 90 mm
- Průměr vrtání (H): Ø8 mm
- Kotevní hloubka (F): 65 mm
- Tloušťka kotveného prvku (E): 20 mm
- Hloubka otvoru (D): 100 mm
- Hmotnost: 0,034 kg
- Materiál: konstrukční ocel, elektrolytický zinek
- Konstrukce: prstencová s maticí a podložkou
- EAN: 5907518688612

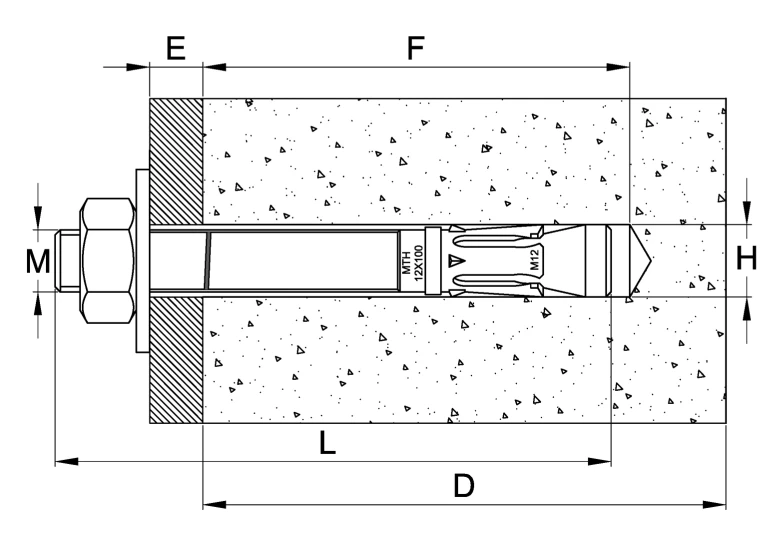

Rozměrové značení na schématu: M — závit, E — tloušťka kotveného prvku (vyčnívající část), F — kotevní hloubka, L — celková délka kotvy, D — hloubka otvoru v betonu, H — průměr montážního otvoru.
Certifikáty a schválení
- Evropské technické schválení: ETA 05/0242
- Certifikát: CE
- Národní technické schválení: AT-15-7574/2008
Montážní doporučení
Montážní otvor je nutné vyvrtat kolmo k rovině podkladu a důkladně vyčistit od vrtného prachu. Spojovací prvek by měl být možné zasunout do otvoru lehkými údery kladiva. Montáž je třeba provést pomocí momentového klíče — zajišťuje správný utahovací moment a řádné rozepření kotvy. Po rozepření spoje by měla být podložka pod maticí pevně dotažena k upevňovanému prvku. Parametry uvedené v technickém schválení AT-15-7574/2008 nesmí být překročeny.
