Dromet kotva prstencová rozpěrná PSRe M8x130/60 ocelová pozinkovaná
Kotva prstencová PSRe 8x130/60 značky Dromet je osvědčeným řešením pro trvalé kotvení montážních profilů, kovových konstrukcí, mříží, zábradlí, strojů a dalších prvků vybavení objektů. Byla navržena pro podklady z netrhlinového betonu min. B20, přírodního kamene s hutnou strukturou a plné cihly — typické podklady vyskytující se na fotovoltaických, průmyslových a infrastrukturních stavbách.
Prstencová konstrukce s maticí a podložkou zajišťuje spolehlivé rozepření v montážním otvoru a vysokou nosnost. Kotva je vyrobena z konstrukční oceli s protikorozní ochranou v podobě elektrolytického zinkování, což zaručuje odolnost proti korozi ve vnitřním prostředí a mírně vlhkých podmínkách.
Certifikáty a schválení
Kotva má Evropské technické schválení ETA 05/0242 a certifikát CE, a je rovněž pokryta národním schválením AT-15-7574/2008. Díky tomu může být použita v odpovědných konstrukčních kotveních, kde je vyžadována doložená nosnost a shoda s normami.
Technické parametry
- Výrobce: Dromet
- Typ: kotva prstencová (rozpěrná) PSRe
- Závit: M8
- Celková délka (L): 130 mm
- Průměr vrtání (fi): 8 mm
- Tloušťka upevňovaného prvku (E): 60 mm
- Hloubka kotvení (F): 65 mm
- Hloubka otvoru (D): 100 mm
- Materiál: konstrukční ocel
- Protikorozní ochrana: elektrolytické zinkování
- Hmotnost: 0,046 kg
- EAN: 5907518696792
- Prodejní jednotka: kus

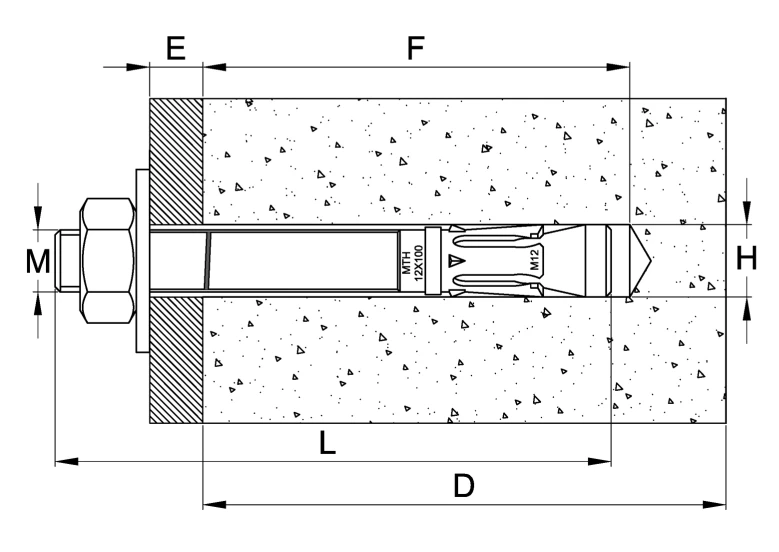

Schéma montáže a rozměrové označení
Řezový výkres znázorňuje správné usazení kotvy v betonovém podkladu. Klíčové montážní rozměry vyznačené na schématu:
- M — průměr závitu kotvy
- E — tloušťka upevňovaného prvku (vzdálenost od povrchu podkladu k matici)
- F — hloubka kotvení v podkladu
- L — celková délka kotvy
- D — minimální hloubka vyvrtaného otvoru
- H — průměr vyvrtaného otvoru
Montážní doporučení
- Montážní otvor je třeba vyvrtat kolmo k rovině podkladu a důkladně vyčistit od prachu
- Kotvu zasuňte do otvoru lehkými údery kladiva
- Dotažení provádějte pomocí momentového klíče — nepřekračujte utahovací moment uvedený ve schválení
- Po rozepření kotvy musí být podložka pod maticí pevně přitlačena k upevňovanému prvku
- Montážní parametry a nosnost podle Technického schválení AT-15-7574/2008 — nesmí být překračovány
Použití ve fotovoltaických instalacích
Kotva PSRe M8 je oblíbená mezi instalačními týmy pro kotvení nosných konstrukcí FVE do stropů, stěn a betonových základů. Díky certifikaci ETA a CE představuje spolehlivé upevnění, které splňuje projektové požadavky a usnadňuje technické přejímky instalace.
