Dromet kotva prstencová rozpěrná PSRe M6x80 mm zinkovaná
produkt nedostupný
přidat do seznamu přání
0
Popis
Dromet kotva prstencová rozpěrná PSRe M6x80 mm zinkovaná
Kotva prstencová PSRe M6×80 značky Dromet je spolehlivý rozpěrný spojovací prvek určený k trvalému upevnění profilů, kovových konstrukcí, mříží, zábradlí, strojů a dalších prvků vybavení objektu do betonových podkladů. Díky prstencové konstrukci s maticí a podložkou zajišťuje jisté a opakovatelné upevnění — což je obzvláště důležité při montáži fotovoltaických konstrukcí, kde stabilita kotvení rozhoduje o bezpečnosti celé instalace.
Kotva má Evropské technické posouzení ETA 05/0242, certifikát CE a národní schválení AT-15-7574/2008, což potvrzuje její soulad s normami a umožňuje její použití v projektech vyžadujících dokumentované parametry nosnosti.
Povolené montážní podklady
- Beton neprasklý min. B20 (C16/20)
- Přírodní kámen se zhutněnou strukturou
- Cihla plná
Technické parametry
- Závit: M6
- Celková délka (L): 80 mm
- Průměr vrtání (fi): 6 mm
- Hloubka kotvení (F): 55 mm
- Vysunutí / tloušťka upevňovaného prvku (E): 22 mm
- Hloubka otvoru (D): 100 mm
- Typ konstrukce: prstencová
- Materiál: konstrukční ocel
- Antikorozní ochrana: elektrolytický zinek
- Hmotnost: 0,016 kg
- EAN: 5907518616813

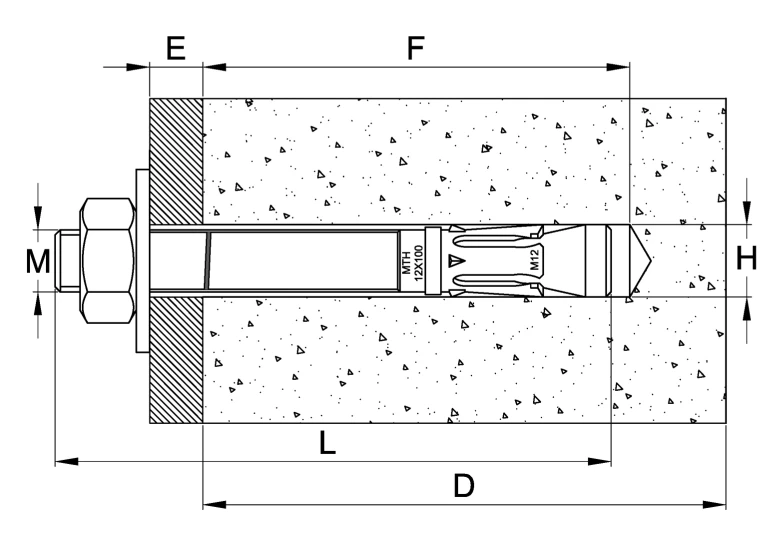

Schéma montáže a rozměrové označení
Řezový výkres zobrazuje kotvu usazenou v betonovém podkladu s klíčovými montážními rozměry: M – průměr závitu, E – tloušťka upevňovaného prvku (vysunutí), F – hloubka kotvení, L – celková délka kotvy, D – požadovaná hloubka otvoru, H – průměr otvoru v podkladu.
Montážní doporučení
- Montážní otvor vyvrtejte kolmo k rovině podkladu
- Otvor po vyvrtání je třeba vyčistit od prachu a úlomků
- Kotvu zasuňte lehkými údery kladiva
- Dotažení matice provádějte momentovým klíčem
- Po rozepnutí kotvy musí být podložka pod maticí silně přitlačena k upevňovanému prvku
- Parametry uvedené v Technickém schválení AT-15-7574/2008 nesmí být překročeny
