Dromet kotva prstencová rozpěrná PSRe M20×170/23 zinkovaná do betonu
produkt nedostupný
přidat do seznamu přání
0
Popis
Dromet kotva prstencová rozpěrná PSRe M20×170/23 zinkovaná do betonu
Kotva prstencová PSRe 20×170/23 značky Dromet je odolný rozpěrný spojovací prvek s prstencovou konstrukcí, určený k trvalému upevnění montážních profilů, kovových konstrukcí, mříží, zábradlí, strojů a dalších konstrukčních prvků a vybavení budov. Díky závitu M20 a celkové délce 170 mm zajišťuje vysokou nosnost v náročných aplikacích — včetně montáže těžkých nosných konstrukcí pro fotovoltaické instalace.
Kotva je určena k osazení do podkladů z nepopraskaného betonu min. třídy B20, přírodního kamene s hutnou strukturou a plné cihly. Disponuje Evropským technickým osvědčením ETA 05/0242, certifikátem CE a národním technickým osvědčením AT-15-7574/2008, což potvrzuje splnění nejvyšších standardů bezpečnosti a nosnosti.
Technické parametry
- Typ konstrukce: prstencová, s maticí a podložkou
- Závit: M20
- Celková délka (L): 170 mm
- Hloubka kotvení (F): 135 mm
- Tloušťka upevňovaného prvku (E): 23 mm
- Hloubka otvoru (D): 206 mm
- Průměr vrtání: ø20 mm
- Materiál: konstrukční ocel
- Antikorozní ochrana: galvanický zinek
- Hmotnost: 0,43 kg
- EAN: 5902706889949
- Výrobce: Dromet

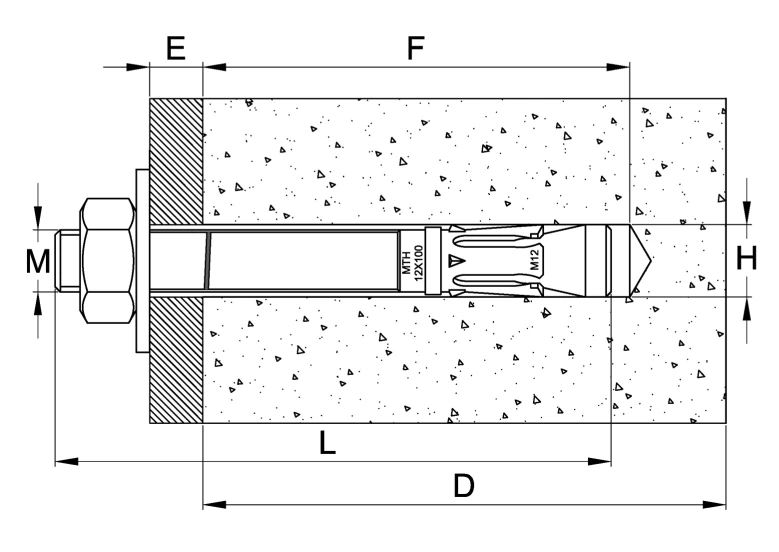

Označení na řezovém výkresu:
- M — průměr závitu kotvy
- E — tloušťka upevňovaného prvku (vyčnívající část)
- F — hloubka kotvení v podkladu
- L — celková délka kotvy
- D — hloubka montážního otvoru
- H — průměr otvoru v podkladu
Montážní doporučení
- Montážní otvor je třeba vyvrtat kolmo k rovině podkladu a důkladně vyčistit od prachu
- Spojovací prvek by měl jít zasunout pomocí lehkých úderů kladiva
- Montáž je nutné provést pomocí momentového klíče
- Po rozepnutí spojovacího prvku by měla být podložka pod maticí silně přitlačena k upevňovanému prvku
- Parametry uvedené v Technickém osvědčení AT-15-7574/2008 se nesmí překračovat
Certifikáty a osvědčení
- Evropské technické osvědčení: ETA 05/0242
- Certifikát: CE
- Národní technické osvědčení: AT-15-7574/2008
Prstencová kotva PSRe od Dromet je osvědčený a certifikovaný rozpěrný spojovací prvek, který profesionálním montážním týmům zajišťuje jisté a trvanlivé upevnění v betonových a kamenných podkladech. Kompletní dodávka s maticí a podložkou umožňuje ihned zahájit montáž bez nutnosti objednávat další příslušenství.
