Dromet kotva kroužková rozpěrná PSRe M6x70 mm pozinkovaná do betonu
produkt nedostupný
přidat do seznamu přání
0
Popis
Dromet kotva kroužková rozpěrná PSRe M6x70 mm pozinkovaná do betonu
Kotva kroužková PSRe M6×70 značky Dromet je spolehlivý mechanický spojovací prvek s kroužkovou konstrukcí, určený pro trvalé upevnění do neporušeného betonu, přírodního kamene s kompaktní strukturou a plné cihly. Díky kompaktním rozměrům a hmotnosti pouhých 15 g se ideálně hodí pro montáž lehkých konstrukčních prvků — profilů, konzol, úchytů a instalačního příslušenství.
Kotva má Evropské technické posouzení ETA 05/0242, certifikát CE a národní schválení AT-15-7574/2008, což zaručuje soulad s požadavky evropských norem a potvrzuje oprávnění k použití ve stavebních objektech.
Použití
Kotva PSRe je určena k upevnění profilů a kovových konstrukcí, roštů, zábradlí, strojů a dalších konstrukčních a vybavovacích prvků objektu. Podklad musí být vyroben z neporušeného betonu min. třídy B20 (C16/20), přírodního kamene s kompaktní strukturou nebo plné cihly.
Technické parametry
- Výrobce: Dromet
- Typ: kroužková (PSRe)
- Závit: M6
- Celková délka (L): 70 mm
- Průměr vrtání (fi): 6 mm
- Hloubka kotvení (F): 55 mm
- Tloušťka upevňovaného prvku (E): 12 mm
- Minimální hloubka otvoru (D): 100 mm
- Hmotnost: 0,015 kg
- Materiál: konstrukční ocel
- Antikorozní ochrana: elektrolytický zinek
- EAN: 5907518660977
- Prodejní jednotka: kus

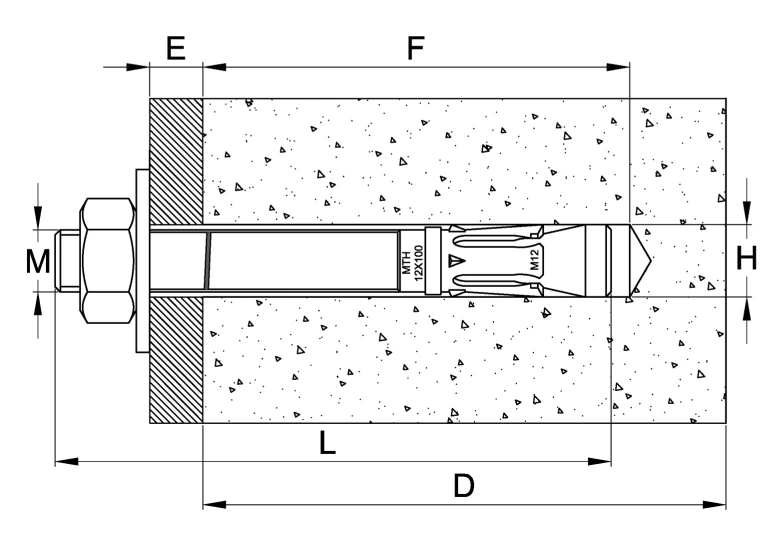

Schéma montáže a rozměrové označení
Průřezový výkres znázorňuje správnou montáž kotvy do betonového podkladu s označením klíčových parametrů:
- M — průměr závitu
- L — celková délka kotvy
- D — minimální hloubka montážního otvoru
- F — hloubka kotvení v podkladu
- E — tloušťka upevňovaného prvku (vyčnívající úsek)
- H — průměr otvoru v betonu
Doporučení pro montáž
- Montážní otvor je třeba vyvrtat kolmo k rovině podkladu a důkladně vyčistit
- Kotva by měla jít zasunout do otvoru pomocí lehkých úderů kladiva
- Utahování matice provádět výhradně momentovým klíčem
- Po rozepnutí kotvy musí být podložka pod maticí silně přitlačena k upevňovanému prvku
- Parametry uvedené v technickém schválení AT-15-7574/2008 by neměly být překročeny
Certifikáty a schválení
- Evropské technické posouzení: ETA 05/0242
- Certifikát: CE
- Národní technické schválení: AT-15-7574/2008
